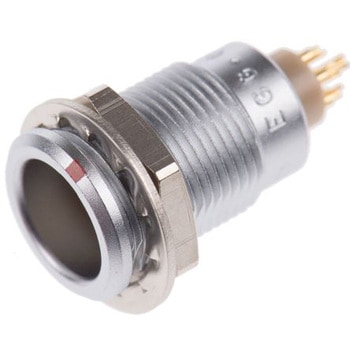

Lemo 丸型コネクタ， 7極， パネルマウント， EGG.0B.307.CLL
仕様●極数： 7●実装タイプ： パネルマウント●プラグ/ソケット： ソケット●コンタクトジェンダー： メス●結線方法： はんだ●IP保護等級： IP50●定格電流： 7.0A●接続方向： ストレート●シェルサイズ： 0●ハウジング材質： 真鍮●動作温度 Max： +250℃●シャーシソケットと基板 / シャーシソケット. Lemo 0Bシリーズの金属製丸形コネクタです。この固定パネル取り付けソケットは、安全に確実にかん合できるようにユニークなプッシュプルセルフラッチ機構を備えています。また、この工業用丸形コネクタは、コンタクト密度を高め、類似コネクタとの誤かん合を防止するためにGコーディングとなっています。EMI性能を高める360 °シールド付きの0Bシリーズ固定パネルソケットは、高精度で干渉のない信号を必要とする用途に最適です。ケーブル取り付けプラグは、パネル又は基板実装ソケットとかん合します。品番 ； 215-6004 215-6004 と互換性のあるかん合部品を参照してください。. Lemoプッシュプル型セルフラッチ接続システム. このセルフラッチシステムは、簡単かつ効果的な保持ソリューションです。ケーブルの振動、衝撃、引っ張りに対して完全に保護します。. システム接続. セルフラッチシステムは、軸方向にプラグを接合部に押し込むだけで、作動するようになっています。内部ラッチで確実に固定すれば、接続が外れることはほとんどありません。ケーブルや他の部品に引っ張られても、接合は外れません。. システム解除. 接続を解除する必要がある場合は、外側ボディのリリーススリーブを軸方向へ引くだけで、内部のラッチ機構が解除されます。次に、2つに分割したソケットから、プラグを引き抜きます。. 特長. 高密度用途向けのコンパクトな形状 ユニークなプッシュ - プルラッチシステムによる確実なかん合を実現 耐振動性/耐衝撃性 完全な EMC 遮蔽を実現する 360 ° シールド 保護等級：IP50 Gコーディングによる高密度コンタクト はんだ端子 金めっき真鍮コンタクト 保護を強化するケーブルコレット、ストレインリリーフ、ダストキャップは別売りです。. 用途. 0Bシリーズのシールド付きソケットは小型のため、産業用電子機器分野の用途に最適です。丸形コネクタの最も一般的な使用分野は次のとおりです。. 測定装置 センサ/アクチュエータ 計測 医療機器 オーディオ / ビデオ 産業オートメーション. 環境. Lemo 0Bシリーズは、IP50等級のため、天候の影響を受けない、屋内用途のみに適合しています。中程度の耐久性がありますが、防水性がないために、水に接触させたり、過酷な環境で使用したりしないでください。. よくある質問. Q - アクセサリは用意されていますか。 A - 0Bシリーズには、さまざまなダストキャップが用意されています。ダストキャップは、コネクタを未使用時に保護します。代表品番 ； 178-9057 178-9057 、 ； 178-9085 178-9085 、 ； 178-9114 178-9114 を参照してください。
RoHS指令(10物質対応)対応
内容量1個
