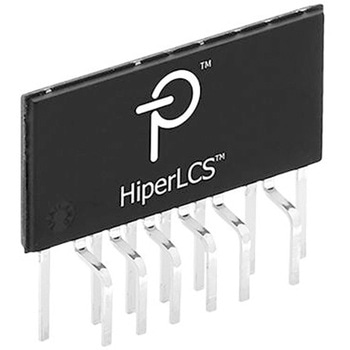

Power Integrations AC/DCコンバータ， -1.3 → 530 V出力， 13-Pin eSIP-16J
仕様●入力電圧 Max： 15 V●出力電圧 Max： 530 V●実装タイプ： スルーホール●ピン数： 13●出力電流 Max： 30.9A●パッケージタイプ： eSIP-16J●入力電圧範囲： 11.4 → 15 V●入力電圧 Min： 11.4 V●動作温度 Max： +150 ℃●長さ： 16.59mm●幅： 2.06mm●高さ： 8.25mm●動作温度 Min： -40 ℃●出力電流範囲： 最大30.9 A●HiperLCSファミリ、LLC AC-DCコンバータ. Power IntegrationsのHiperLCSファミリのAC-DCコンバータは、共振ハーフブリッジLLCトポロジを利用して、コンパクトなSIPパッケージに高効率のオフラインコンバータを実装しています。 これらのデバイスは、多機能コントローラ、ハイサイド / ローサイドドライバに加え、ハーフブリッジ構成の2個のパワーMOSFETを内蔵し、400 Wまでの電源設計に最適です。高度な統合により、外部コンポーネント数を最小限に抑え、基板レイアウト面積を縮小できるうえ、電源設計を簡素化できます。. 高い最大動作周波数: 1 MHz 公称定常状態動作: 最大 500 kHz ブラウンイン / ブラウンアウトしきい値とヒステリシスをプログラム可能 低電圧 / 過電圧保護 過電流保護をプログラム可能 短絡保護 過熱保護 ソフトスタート時間とソフトスタート前の遅延をプログラム可能 ヒートシンクへの簡素なシングルクリップアタッチメント
RoHS指令(10物質対応)対応
内容量1個
