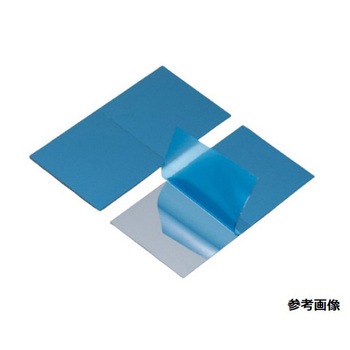

40×40mm Si シリコン 研究用[P 100 ,1-100Ω]ダイシング チップ 角基板
研究・開発用として実績があり、高純度材料を用いたウェハーを少量からご提供。
仕様●サイズ(mm):40×40●ウェハー厚(μm):300~1000μm●導電型:P型●面方位:100●抵抗値(Ω・cm):1~100●面状態:ミラー/ミラー●TTV(μm):≦25●▼※本製品は半導体向けの結晶材を使用し製造加工しておりますが、材料純度に関する証明等に対応できるものではありません。
