パルス信号ユニット(539-005

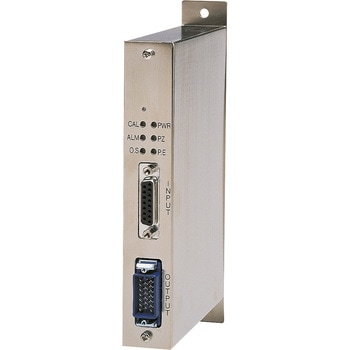

PSU-200とはメーカーリニヤスケールから出力されている正弦波信号を最小4分割・最大200分割すると共に正弦波を方形波信号に変換し出力することでNCフィードバックシステムや計測制御装置等にリニヤスケールと併用することにより位置決めの高精度化を実現できる装置です。
- 入力信号
- アラームリセット信号；AL(アノード)、AL(カソード)フォトカプラ入力
- 使用環境温度(℃)
- 0～50
- 寸法(幅×奥行き×厚さ)(mm)
- 160×100×28
- 保存温度範囲(℃)
- -20～70
- 出力信号
- 90°実線位相差二相正弦波
- コネクタ
- 出力：MR-20RMA(本多通信工業)
- 軸数
- 1
- RoHS指令(10物質対応)
- 対応
- コネクタ仕様
- DA-15S-NR(JAE)相当品/MR-20RMA(本多通信工業)
- ミツトヨ品番
- 539-005
- 分割数
- 4、8、10、20、40、80、100、200
- 供給電圧(V)
- DC5±5%
- 内容量
- 1個
