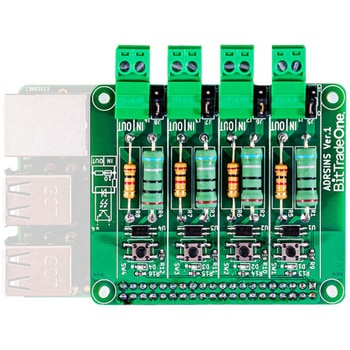

ラズベリーパイ専用絶縁入力拡張ボード 電源DC3.3 (ラズパイから供給)V

5～24V信号を絶縁してラズベリーパイに入力可能な拡張ボード。
PLC回路等の信号をラズパイへ入力して使用したい方のためのHAT(拡張ボード)として設計しました。
5～24Vの信号を絶縁し入力可能な4つのポートを搭載。
取り回しやすくするためユーロブロックを採用、入力確認用のスイッチやLEDも搭載されています。
実験やカスタマイズを自由に行っていただけるよう、オープンソースで情報や動作サンプルを公開。
手軽に取り扱えるような絶縁入力HATが誕生しました。
【製品の特長】
・5～24Vの信号を絶縁し入力可能な4つのポート
4口用意されたポートはそれぞれ5～24Vの信号を絶縁し入力することが可能。
PLC回路等の信号をラズパイに取り込むことが可能です。
・ユーロブロックや入力確認、ブリーダ抵抗ピンなど使いやすさに配慮した設計
各ポートにはユーロブロックを採用。それぞれの入力確認をLEDやスイッチで行うことができます。
微小負荷接点でない機器でも使用できるよう、ブリーダ抵抗の有無をジャンパにより選択できます。
・リレーHATやスタックボードを併用することで入力・出力の一括管理が可能
接点出力が可能なリレーHAT(メーカー別売)と併用できるようGPIOピンをアサイン。
スタックボード(メーカー別売)を使用することで、一台のラズパイで電圧が異なる回路の入力・出力一括管理が可能です。
