SK(新潟精機)

ねじ下穴径確認ゲージセット

Name: ねじ下穴径確認ゲージセット
Brand: SK(新潟精機)

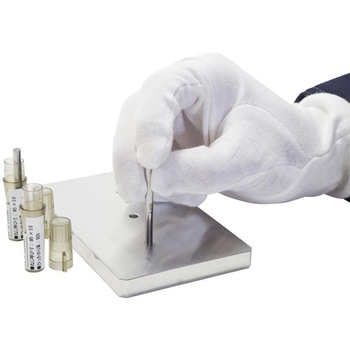

ねじの下穴確認をピンゲージで手軽&高精度に確認ができます。
JIS B 1004ひっかかり率の計算に基づいた寸法をラインナップしています。
ひっかかり率100～65%の計8本セットです。

用途JIS B 1004に規定されている、ねじ下穴径の確認に材質本体：鋼径精度(μm)±0.8ゲージ長さ(mm)50RoHS指令(10物質対応)対応直径不同(μm)0.8真円度(μm)0.5内容量1個

関連資料：(1.82MB)

注意

※端面から5mm未満は精度保証外となります。

7件中 1～7件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

寸法(mm)

ピッチ

ねじ径

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

13869531

THC-0204

ピンゲージ：1.57、1.59、1.61、1.63、1.65、1.67、1.70、1.72

0.4

￥5,600

￥4,798

￥5,278(税込)

4日以内出荷

13869540

THC-0305

ピンゲージ：2.46、2.49、2.51、2.54、2.57、2.59、2.62、2.65

0.5

￥5,600

￥4,798

￥5,278(税込)

4日以内出荷

13869549

THC-0407

ピンゲージ：3.24、3.28、3.32、3.36、3.39、3.43、3.47、3.51

0.7

￥5,600

￥4,798

￥5,278(税込)

4日以内出荷

13869558

THC-0508

ピンゲージ：4.13、4.18、4.22、4.26、4.31、4.35、4.39、4.44

0.8

￥5,600

￥4,798

￥5,278(税込)

4日以内出荷

13869567

THC-0610

ピンゲージ：4.92、4.97、5.03、5.08、5.13、5.19、5.24、5.30

￥5,600

￥4,798

￥5,278(税込)

4日以内出荷

13869576

THC-08125

ピンゲージ：6.65、6.71、6.78、6.85、6.92、6.98、7.05、7.12

1.25

￥7,200

￥6,098

￥6,708(税込)

4日以内出荷

13869585

THC-1015

ピンゲージ：8.38、8.46、8.54、8.62、8.70、8.78、8.86、8.94

1.5

M10

￥8,600

￥7,298

￥8,028(税込)

4日以内出荷

各品番毎の詳細は注文コードをクリックしてください
