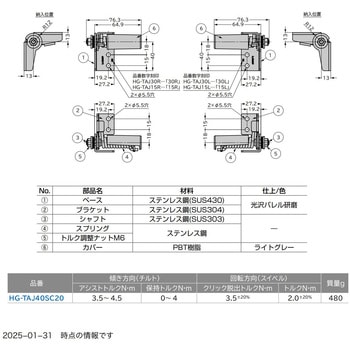

アシストトルクヒンジ
HG-TA型にアシスト機能がつきました (0°～65°)。ばねのアシストで上蓋を軽く操作できます。
両羽根ともL字のブラケットで、幅が長い蓋に最適です。
保持トルクは調整ねじ(呼び10スパナ)を回すことで調整できます(0～ 3N
m/ヶ、0～6N
m/セット)。
カバーによりすっきりとした外観になります。
用途医療機器、FA機器、液晶モニターや監視カメラなど使用温度(℃)-10～50RoHS指令(10物質対応)対応内容量1セット(2個)
注意
※扉(蓋)1枚につき2個使いを推奨します。(3個以上も可)※連続動作(短時間での繰り返し動作)はしないでください。
※蝶番・ヒンジに偏荷重がかからないようにしてください。
※水・油・潤滑剤などがかからないようにしてください。
※トルクは納入時のトルクです。耐久試験後のトルクではありません。
※開閉試験は常温で行っています(一部製品を除く)。
※一部製品を除き、屋外や粉塵の発生する場所ではご使用頂けません。
※トルクは上蓋扉向けに設定した値です。選定時に必ず実機でお試しください。
※トルクは常温での値です(一部製品を除く)。
※すべての取付穴をご使用ください。
※ヒンジ同士の軸心がずれないように取り付けてください。
※振動が多い場所、屋外や粉塵の発生する場所でのご使用は、性能を著しく損なう恐れがありますのでおやめください。
※同じアシストトルク値の左右セットでお使いください。
※ヒンジに過度な負荷がかからないよう、別途ストッパーを併用してください。
※トルク値はセットの値です。片側1ヶは半分の値になります。
