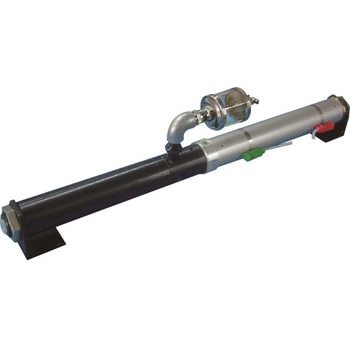

ミニエアーハイドロブースター(ф40/垂直/16倍/11CC/SW2個)
エアハイドロシステムで、空圧を油圧に変換し動力源とする装置です
1．小型タイプのエアーハイドロブースター(ф40：垂直取付タイプ)
・ 油圧ユニットが不要
・「11．2MPa(空圧0．7MPa供給時)」まで連続使用が可能
・「16倍の増圧比」を実現
・ 低速作動/停止精度が良い
・「空圧調整により油圧の圧力設定」可能
・連続加圧の使用でも「油温上昇なし」
・「超省エネ」を実現
2．近接スイッチの装着
本品は「ロッド/ヘッド双方に各1個装着」の仕様となります
用途
1．油圧シリンダー
・小型タイプ「スプリングバックの単動シリンダー」
2．クランプ作業
・特に、長時間操作での「静圧加圧キープ状態が可能」です
3．クランプ内容
・「治具システム」スイング・ホールクランプ操作
・「圧入・塑性」カシメ操作
・小型タイプ「スプリングバックの単動シリンダー」
2．クランプ作業
・特に、長時間操作での「静圧加圧キープ状態が可能」です
3．クランプ内容
・「治具システム」スイング・ホールクランプ操作
・「圧入・塑性」カシメ操作
仕様理論最大油圧：9.8 MPaシリンダ内径(Φmm)40タイプ両側2個増圧比(理論)1:16耐圧(MPa)1.0(空気圧力)供給空気圧力(MPa)0.2～0.7使用作動油石油系作動油(VG22～VG32)ラム直径(Φmm)8吐出油量(cm3)最大11内容量1個
取扱説明書：(1.06MB)
注意
※エアー抜き作業※配管施工後、使用前に、エアー抜きを必ず行って下さい。
※耐圧条件
※9．8MPa耐圧仕様の為「エアーレギュレータ設定圧：0．7MPa以下」で使用となります
※配管選択時「設定圧以上の耐圧性配管/ゴムホースの選定」願います
※オイルポットのチェック
※オイル残量「レベルゲージ位置確認」定期的にご確認願います
