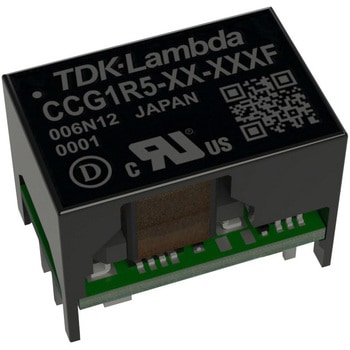

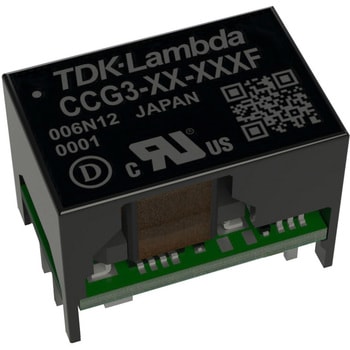

絶縁型 DC-DC コンバータ CCGシリーズ

Name: 絶縁型 DC-DC コンバータ CCGシリーズ
Brand: TDKラムダ

超小型で広い入力電圧範囲の絶縁型DC-DCコンバータ
超小型で実装面積の省スペース化が可能
広い動作温度範囲：-40℃～+100℃
耐電圧(入力-出力間、1分)：DC1500V、AC1000V
機能：リモートON/OFF コントロール(標準仕様)、外部出力可変(標準仕様※単出力のみ)

安全規格

(準拠)CE/UKCAマーキング、(認定)IEC62368-1
CSA62368-1
EN62368-1
UL62368-1

形状取付：基板質量(g)3 端子形状DIP 耐電圧入力 - 出力: 1500DC: 1min，入力 - 出力: 1000AC: 1min. 寸法(幅W×高さH×奥行D)(mm)15.7×11.5×10.4 絶縁方式絶縁 RoHS指令(10物質対応)対応動作温度範囲(℃)-40～100 リップルノイズ最大：200mV 内容量1個

お気に入りに追加

18件中 1～18件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 CCG1R5-12-05SF CCG1R5-12-15SF CCG1R5-24-05SF CCG1R5-24-12DF CCG1R5-24-12SF CCG1R5-24-15DF CCG1R5-24-15SF CCG1R5-48-03SF CCG1R5-48-05SF CCG1R5-48-12DF CCG1R5-48-12SF CCG1R5-48-15DF CCG1R5-48-15SF CCG3-12-05SF CCG3-12-12DF CCG3-24-12DR CCG3-24-15DF CCG3-48-05SF	出力電圧(V) 選択解除 3.135～3.63 4.75～5.5 11.4～13.2 14.25～16.5 固定	定格入力電圧(V) 選択解除 DC:5/12 DC:12/24 DC:24/48	最大出力電力(W) 選択解除 1.32 1.5 1.56 3 3.12	定格出力電圧(V) 選択解除 (DC)3.3 (DC)5 (DC)12 (DC)15 (DC)±12 (DC)±15	入力電圧範囲(V) 選択解除 4.5～18 9～36 18～76	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
17507056	CCG1R5-12-05SF	4.75～5.5	DC:5/12	1.5	(DC)5	4.5～18	オープン	￥1,198	￥1,198	￥1,318 （税込）	6日以内出荷返品不可
17507065	CCG1R5-12-15SF	14.25～16.5	DC:5/12	1.5	(DC)15	4.5～18	オープン	￥1,198	￥1,198	￥1,318 （税込）	6日以内出荷返品不可
17507081	CCG1R5-24-05SF	4.75～5.5	DC:12/24	1.5	(DC)5	9～36	オープン	￥1,198	￥1,198	￥1,318 （税込）	6日以内出荷返品不可
17507090	CCG1R5-24-12DF	固定	DC:12/24	1.56	(DC)±12	9～36	オープン	￥1,198	￥1,198	￥1,318 （税込）	6日以内出荷返品不可
17507099	CCG1R5-24-12SF	11.4～13.2	DC:12/24	1.56	(DC)12	9～36	オープン	￥1,198	￥1,198	￥1,318 （税込）	6日以内出荷返品不可
17507108	CCG1R5-24-15DF	固定	DC:12/24	1.5	(DC)±15	9～36	オープン	￥1,198	￥1,198	￥1,318 （税込）	6日以内出荷返品不可
17507117	CCG1R5-24-15SF	14.25～16.5	DC:12/24	1.5	(DC)15	9～36	オープン	￥1,198	￥1,198	￥1,318 （税込）	6日以内出荷返品不可
17507126	CCG1R5-48-03SF	3.135～3.63	DC:24/48	1.32	(DC)3.3	18～76	オープン	￥1,198	￥1,198	￥1,318 （税込）	6日以内出荷返品不可
17507135	CCG1R5-48-05SF	4.75～5.5	DC:24/48	1.5	(DC)5	18～76	オープン	￥1,198	￥1,198	￥1,318 （税込）	6日以内出荷返品不可
17507151	CCG1R5-48-12DF	固定	DC:24/48	1.56	(DC)±12	18～76	オープン	￥1,198	￥1,198	￥1,318 （税込）	6日以内出荷返品不可
17507160	CCG1R5-48-12SF	11.4～13.2	DC:24/48	1.56	(DC)12	18～76	オープン	￥1,198	￥1,198	￥1,318 （税込）	6日以内出荷返品不可
17507169	CCG1R5-48-15DF	固定	DC:24/48	1.5	(DC)±15	18～76	オープン	￥1,198	￥1,198	￥1,318 （税込）	6日以内出荷返品不可
17507178	CCG1R5-48-15SF	14.25～16.5	DC:24/48	1.5	(DC)15	18～76	オープン	￥1,198	￥1,198	￥1,318 （税込）	6日以内出荷返品不可
17507187	CCG3-12-05SF	4.75～5.5	DC:5/12	3	(DC)5	4.5～18	オープン	￥1,498	￥1,498	￥1,648 （税込）	6日以内出荷返品不可
17507196	CCG3-12-12DF	固定	DC:5/12	3.12	(DC)±12	4.5～18	オープン	￥1,498	￥1,498	￥1,648 （税込）	6日以内出荷返品不可
17507205	CCG3-24-12DR	固定	DC:12/24	3.12	(DC)±12	9～36	オープン	￥1,498	￥1,498	￥1,648 （税込）	6日以内出荷返品不可
17507221	CCG3-24-15DF	固定	DC:12/24	3	(DC)±15	9～36	オープン	￥1,498	￥1,498	￥1,648 （税込）	6日以内出荷返品不可
17507230	CCG3-48-05SF	4.75～5.5	DC:24/48	3	(DC)5	18～76	オープン	￥1,498	￥1,498	￥1,648 （税込）	6日以内出荷返品不可
