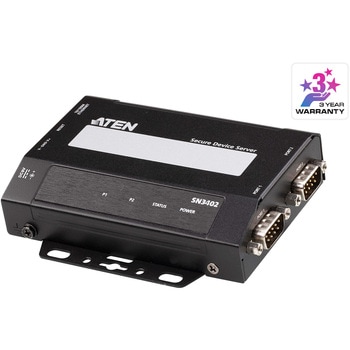

SN3402 2-ポート RS-232/422/485 Secure Device Server

Name: SN3402 2-ポート RS-232/422/485 Secure Device Server
Brand: ATEN

SN3402 2-ポート RS-232/422/485 Secure Device Server ATEN

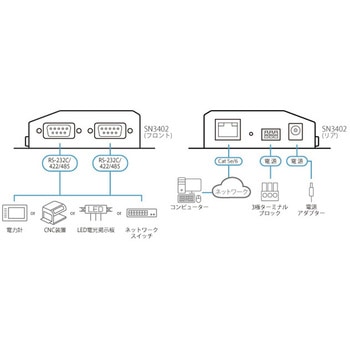

SN3402は、レガシーなRS-232/422/485シリアルデバイスを、セキュアにイーサネットへと接続し、場所を問わずコンピューターから遠隔でアクセスできるようにする1/2ポートのセキュアシリアルデバイスサーバーです。PLC、メーター、センサーからシリアルポート経由でデータを収集するSCADA(Supervisory Control and Data Acquisition)システムが多くの産業で使用されていることから、特に産業プロセス制御アプリケーションに適しています。

準拠規格

EMC：EN55032/35
EMI：CISPR32、FCC Part 15B Class A
EMS：
IEC61000-4-2ESD：コンタクト：4kV、エア：8kV
IEC61000-4-3RS：80MHz～1GHz：3V/m
IEC61000-4-4EFT：電源：1kV、信号：0.5kV
IEC61000-4-5サージ：電源：2kV(電源アダプター)、1kV(ターミナルブロック)、信号：1kV
IEC61000-4-6CS：150kHz～10MHz：3V/m、10kHz～30MHz：3～V/m、30kHz～80MHz：1V/m
IEC61000-4-8PFMF
IEC61000-4-11DIP
安全性：UL60950-1およびUL62368-1規格準拠
RoHS

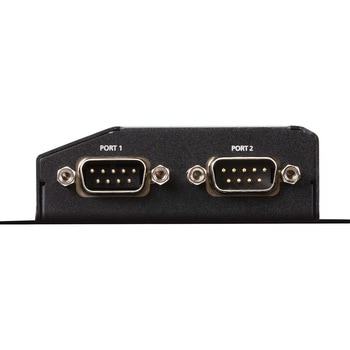

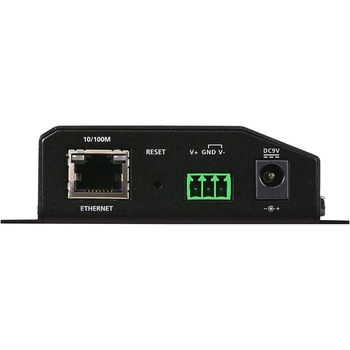

その他ラックマウントキット(VE-RMK1U)は別売りです。質量(kg)0.21 取付方式卓上設置、ウォールマウント、DINレールへのマウント、ラックマウント(VE-RMK1Uを使用) スイッチリセットピンホール型スイッチ×1 湿度(%RH)5～95(※結露なきこと) 消費電力DC9V:1.19W:6BTU/h、DC48V:1.30W:6BTU/h、(注意: ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。) 材質(ケース)メタルインターフェース【シリアル】 RS-232：TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND RS-422：Tx+、Tx-、Rx+、Rx-、GND、RS-485-4w：Tx+、Tx-、Rx+、Rx-、GND、RS-485-2w：Data+、Data-、GND、RS-485プルハイ/プルロー：1kΩ、150kΩ、ボーレート：110、134、150、300、600、1200、1800、2400、4800、7200、9600、19200、38400、57600、115200、230400、460800、921600bps、データビット：5、6、7、8、パリティ：なし、偶数、奇数、スペース、マークストップビット：1、1.5、2、フローコントロール：RTS/CTS、DTR/DSR、XON/XOFF、【ネットワーク】標準：10Base-T/100Base-TX、自動認識、保護：1.5KVマグネティック・アイソレーション定格入力電力DCジャック：DC 9V(電源アダプター：9V DC 100～240V AC 50～60Hz)、ターミナルブロック：DC 9～48V 寸法(幅W×奥行D×高さH)(cm)【フェイスプレート】9.80×11.70×2.60 LED電源 1(Green)、ステータス 1(Yellow Green / Red)、10/100 Mbps 2(Green / Orange)、ポート 2(Green / Orange) コネクタ【シリアル】 DB-9 オス×2【ネットワーク】 RJ-45 メス×1【電源】 DCジャック×1、3極ターミナルブロック×1 動作温度(℃)0～60 保管温度(℃)-40～75 RoHS指令(10物質対応)対応通信規格イーサネット：Modbus TCPクライアント(マスター)、Modbus TCPサーバー(スレーブ)、シリアル：Modbus RTU/ASCIIマスター、Modbus RTU/ASCIIスレーブ、Modbusマスターモードでは最大16接続、Modbusスレーブモードでは最大32接続グリーンマーク認定内容量1台
