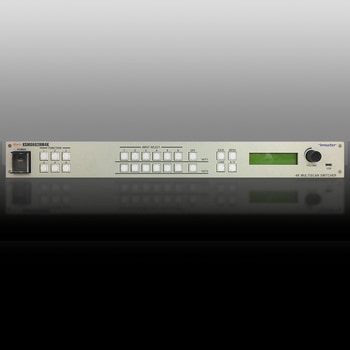

4K対応HDMI対応6入力2出力マルチスキャンマトリックススイッチャー

Name: 4K対応HDMI対応6入力2出力マルチスキャンマトリックススイッチャー
Brand: 興和オプトロニクス

4K対応HDMI対応6入力2出力マルチスキャンマトリックススイッチャー興和オプトロニクス

HDMI 対応スキャンコンバータを内蔵
出力は「HDMI、CAT5D.OUT」の2分配
CAT5 D.OUTでは「HDMI 4K信号、RS-232C、100Mbpsのネットワーク」を最大150m延長
PJLinK/RS-232Cに対応し、プロジェクター、モニターに電源ON/OFFやシャッター機能、電動スクリーンの昇降制御が可能
HDCP1.4/2.2 対応
4K/60Hz(4:4:4 8bit)、4K/60Hz(4:2:0 8bit)、4K/30Hz(4:4:4 8bit)に対応
エラーログ・動作ログ機能搭載
決められたスケジュールでの外部制御、入力切換可能(時計内蔵)
前面パネルに操作用のキャラクタLCD搭載

外部制御機能

RS-232C：DSUB9ピン(インチネジオス座) 1系統、CAT5D.IN 2系統、CAT5D.OUT 2系統、最大通信速度19，200bps、LAN：RJ-45コネクタ、通信速度10/100Mbps、TCP/IPプロトコル最大4セッションの同時制御に対応、WEBブラウザによる制御に対応CAT5D.IN、CAT5D.OUTからのLAN通信に対応
RS-232C：RS-232C、CAT5D.IN、CAT5D.OUTからの外部機器制御に対応、電源ON/OFF、AVミュート制御可能、最大通信速度38400bps、LAN：PJLinkでの外部機器制御に対応、最大8台まで同時に電源ON/OFF、AVミュート制御可能、パラレルI/O：無電圧接点 2系統、タリーアウト 6系統

質量(kg)3 規格【DVI/HDMI/HDCP】HDMI DeepColor対応 3D、ARC、HEC、CECは非対応 / DVI Rev.1.0 / HDCP Rev.1.4/2.2 消費電力(W)38 外形寸法(幅W×奥行D×高さH)(mm)422×300×44 1Uラックサイズ(ゴム足、コネクタ等突起物を含まず) 電源電圧(V)AC100 ± 10% 50/60Hz 入力信号【映像】HDMI：対応フォーマット 480i～4K、HDCP対応、自動ケーブル補償機能搭載、EDIDエミュレータ搭載、4K/60Hz 4:4:4 まで対応、DVI：対応フォーマット VGA～WUXGA、HDCP対応、自動ケーブル補償機能搭載、EDIDエミュレータ搭載、アナログRGB：R，G，B:0.7Vp-p 75Ω(Sync on Green時は1.0Vp-p)、HD(CS)，VD:TTLレベル 1kΩ終端、対応フォーマット VGA～WUXGA、EDIDエミュレータ搭載、コンポーネント：Y:1.0Vp-p 75Ω、Pb/Cb，Pr/Cr:0.7Vp-p 75Ω、対応フォーマット 480i～1080p、480i/pはID-1対応、YC：Y:1.0Vp-p 75Ω C:0.286Vp-p 75Ω、ID-1対応、NTSC-コンポジット：1.0Vp-p 75Ω、ID-1対応【音声】HDMI：2～8chリニアPCM(32～192kHz/16～24bit) 入力毎にボリューム調整(-40dB～+10dB)・【音声】遅延調整(最大128ms)可能、アナログ：2ch、最大【音声】入力レベル+10dBu、負荷56kΩ 入力毎にボリューム調整(-40dB～+10dB)・【音声】遅延調整(最大128ms)可能使用温湿度範囲【温度】0～40℃ 相対【湿度】20～80%(結露しないこと) 制御機能内蔵時計によるスケジュール動作、入力信号の有無検知による入力自動切り替え出力信号【映像】DVI/HDMI：対応フォーマット 480p ～ 4K/60Hz 4:4:4、VGA ～ WUXGA、HDCP対応ただし、CAT5D.OUTは4K/60Hz 4:2:0まで対応(ダウンコンバート対応)、解像度変換、アスペクト比変換、拡大縮小、位置調整、カラー調整【音声】HDMI：2～8chリニアPCM(32～192kHz/16～24bit)、出力【音声】のボリューム調整(-40dB～+10dB)可能、アナログ：2ch、最大【音声】出力レベル+10dBu、負荷10kΩ以上、出力【音声】のボリューム調整(-40dB～+10dB)可能 RoHS指令(10物質対応)対応音声入力HDMI：4系統(HDMI TYPE Aコネクタ2系統、DVI-Iコネクタ2系統)、アナログ：6系統(ミニピンジャック)、ライン音声1系統(IN1と共用) HDMI音声と切換えて入力可能音声【周波数特性】20Hz～20kHz ±1dB【クロストーク】80dB以上【S/N】75dB以上【歪率】0.018%以下音声出力HDMI：2系統(HDMI TYPE Aコネクタ、CAT5D.OUTコネクタ各1系統ずつ)、アナログ：2系統(RCAピンジャック) 映像出力DVI/HDMI：2系統(HDMI TYPE Aコネクタ、CAT5 D.OUTコネクタ(RJ-45コネクタ)に分配出力)(HDBaseT・DIGITAL LINK 対応) 映像入力DVI/HDMI：4系統(HDMI TYPE Aコネクタ2系統、DVI-Iコネクタ2系統)、アナログ：4系統(DVI-Iコネクタ2系統(上記DVI/HDMI入力と共用)、高密度DSUB15ピンコネクタ2系統) 内容量1台
