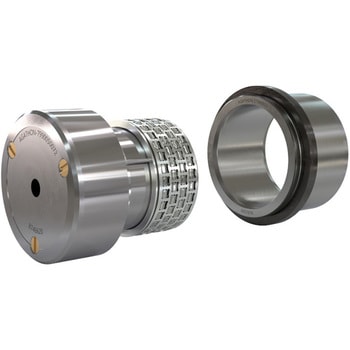

射出成形金型用高精度位置決め部品RFCS(ショートストローク金型用)
ゼロクリアランスの位置決めを実現し、成形精度を向上させます。
- 用途
- 高精度化が求められる射出成形金型。抜き差しをしないショートストローク金型向け。
- 材質(本体)
- 16MnCr5
- 材質(ローラー部)
- 特殊ベアリング鋼(SUJ2相当)

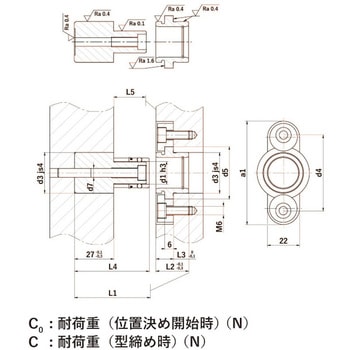

- 寸法L3(mm)
- 12
- 耐熱温度(℃)
- 150
- 許容差
- 【はめあい穴】ISO H5(H6)
- 硬度HRC
- 【ローラー】62～64、【ブッシュ】62～64
- 材質(ブッシュ)
- 特殊ベアリング鋼(SUJ2相当)
- 材質(リテーナー)
- 真鍮(C3603相当)
- RoHS指令(10物質対応)
- 対応
- 硬度(本体)
- 61～63(HRC)
- 内容量
- 1本
注意
※ピンとブッシュの組み換えはしないでください(特注対応を除く)。定期的なグリスアップが必要です。金型用部品、位置決め部品 の新着商品
