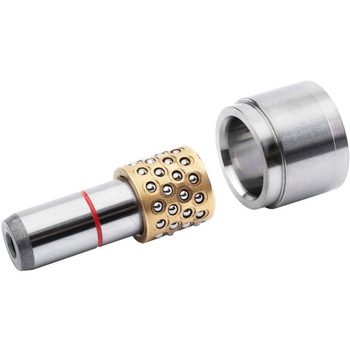

射出成形金型用入れ子専用高精度位置決め治具MiniCentering(ブッシュ有)
ゼロクリアランスの位置決めを実現し、金型加工の簡易化とコスト削減、モールド台数削減、段取り時間短縮による生産性向上 に貢献します。フローティング構造の入れ子の位置決めやスライドコアの位置決めにも対応します。
- 用途
- 入れ子(カセット)向けのノックピン等に代わるボールベアリング型位置決め治具。カセット構造金型、少量多品種生産、スライドコアの位置決め。
- 付属品
- M4x16 1個、M4x8 2個
- 材質(本体)
- 16MnCr5

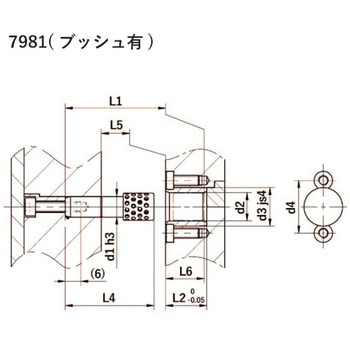

- 寸法L1(mm)
- 29
- 方式
- 【かしめ】アガトン方式
- 寸法L2(mm)
- 16
- 材質(ボール)
- 特殊ベアリング鋼(SUJ2相当)
- 寸法L4(mm)
- 34.5
- 耐熱温度(℃)
- 170
- 許容差
- 【はめあい穴】ISO JS4/H5
- 硬度HRC
- 【ブッシュ】62～64
- 寸法L6(mm)
- 15
- 寸法L5(mm)
- ～11
- 材質(ブッシュ)
- 特殊ベアリング鋼(SUJ2相当)
- 材質(リテーナー)
- 真鍮(C3603相当)
- RoHS指令(10物質対応)
- 対応
- 硬度(本体)
- 61～63(HRC)
- 硬度(ボール)
- 62～64(HRC)
- 内容量
- 1本
注意
※フローティング構造やスライドコアの位置決めに適用する場合、定期的なグリスアップが必要です。金型用部品、位置決め部品 の新着商品
