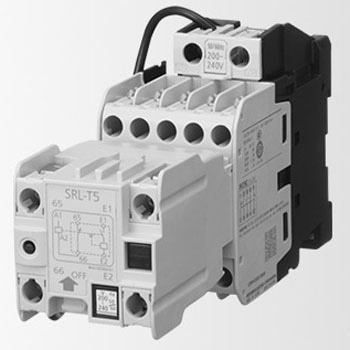

機械ラッチ式電磁継電器(直流操作形)SRLD-Tシリーズ
取付方式ねじ、DINレール
接点構成[有効]5a，4a1b，3a2b
定格絶縁電圧(V)690
機能【充電部保護カバー】あり、【操作コイル用サージ吸収】なし、【配線合理化端子】なし
定格使用電流(A)【交流抵抗 AC-12級】AC120V：10、AC240V：8、AC440V：5、AC550V：5、【交流電磁石 AC-15級】AC120V：6、AC240V：3、AC440V：1.5、AC550V：1.2、【直流抵抗 DC-12級 2極直列】DC24V：10、DC48V：8、DC110V：8、DC220V：3、【直流抵抗 DC-12級 単極】DC24V：10、DC48V：8、DC110V：5、DC220V：1、【直流電磁石 DC-13級 2極直列】DC24V：3、DC48V：1.5、DC110V：2、DC220V：0.8、【直流電磁石 DC-13級 単極】DC24V：3、DC48V：1.5、DC110V：0.6、DC220V：0.3
機械的耐久性50万回
電気的耐久性【AC-15級】50万回、【DC-13級】50万回
開閉頻度(回/時)1200
開放熱電流(A)10
特性[操作コイル]【消費電力 [W]】-、【操作電圧種類】直流、【入力瞬時 [VA]】投入:90(直流)，引外し:180(直流)、【入力常時 [VA]】-
最小負荷[レベル]20V 3mA
端子ねじサイズ【制御回路】M3.5、【操作コイル】M3.5
遮断電流容量(A)【AC-15級】AC120V：66、AC240V：55、AC550V：33
閉路電流容量【AC-15級】AC120V：66、AC240V：55、AC550V：33A
内容量1個
