ロータリーアクチュエータ(スクリュータイプ)
「ニューマリード」はスクリュー構造で、ピストンの直進動作を回転運動に変換した、ベーンタイプ・ラック&ピニオンタイプの機能メリット性を融合させ、超コンパクトな形状にした空圧ロータリーアクチュエータとなります。
1．特長
軽量・超スリム形状にて小面積での装着が可能となり、狭い空間でもご使用が頂けて、他社メーカーでは類を見ない製品となります。
<ベーンタイプ比較> 高トルク、内部リークなしの為に中間停止も可能となります。
<ラック&ピニオンタイプ比較> 超コンパクト化、同等以上のトルクを発生させます。
2．バリエーション

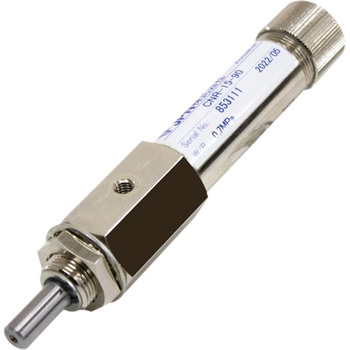

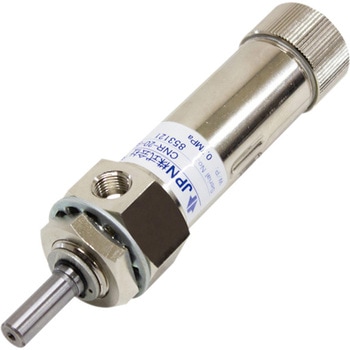

・CNRタイプ(Φ15、Φ20)
・CFRタイプ(Φ35)
・揺動角度 90°or 180°選択
・トルク範囲(N-m)0．2～4．5

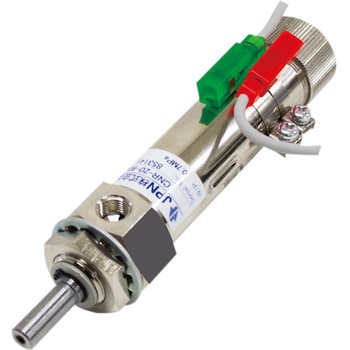

・Wスイッチ付きタイプ/スイッチ無しタイプでの選択
3．仕様詳細
カタログにてご参照願います。
用途
超コンパクト・応答性の良さをメリットに、90°又は180°の回転機能を反映させ広域な動作が可能となります。
搬送装置(ピッチ送り・昇降・他)、クランプ機能、部品供給装置、反転装置、テーブル往復、扉の開閉など、多彩な機能へトルクを必要とする動作が可能となります。
<使用事例>
1．平行・上下運動への機能
クランプ・ワーク供給 ・ワーク進路切替・NGワーク排出・間欠作動・昇降・ホッパー・シャッター・他
2．回転運動への機能
アーム機構・ロール回転・タレット・バルブ開閉・攪拌・他
最高使用圧力(MPa)0.7
使用流体圧縮空気
耐圧力(MPa)1.05
最低作動圧力(MPa)0.2
内容量1個
搬送装置(ピッチ送り・昇降・他)、クランプ機能、部品供給装置、反転装置、テーブル往復、扉の開閉など、多彩な機能へトルクを必要とする動作が可能となります。
<使用事例>
1．平行・上下運動への機能
クランプ・ワーク供給 ・ワーク進路切替・NGワーク排出・間欠作動・昇降・ホッパー・シャッター・他
2．回転運動への機能
アーム機構・ロール回転・タレット・バルブ開閉・攪拌・他
取扱説明書：
(0.14MB)
注意
※故障の発生を防ぐ為にも「取扱い説明書」をご参照頂き、注意事項等を把握されたうえでのご使用をお願いします。※個人宅(戸建住宅・集合住宅)様への配送は行っておりません。
地域運賃
この商品は地域により配送料が発生します。※ 配送料の詳細については注文コードをクリックの上、商品詳細ページにてご確認ください。
