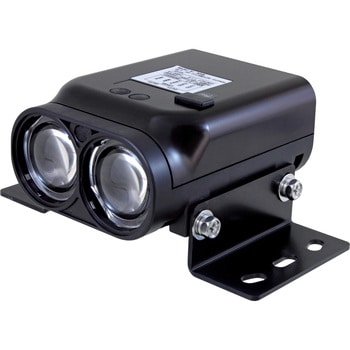

測距式クレーン接近警報装置

最大検出距離10mのクレーン接近警報装置。
反射板との距離を測定し、設定した距離になると出力します。
天井クレーンなどの衝突事故の災害対策に使用します。
2段設定出力。

仕様: ●設定：VR1・・・OUT1用ボリューム、VR2・・・OUT2用ボリューム●絶縁抵抗・耐電圧：100MΩ(電源-接点間)、AC1，500V 1分間(電源-接点間)
質量(g): 約396(ケーブル1mとプラケット含む)
保護構造: IP40(IEC規格)
出力: 距離設定出力(OUT1，2)・・・接点出力(抵抗荷時AC240V 連続1A) 出力論理はディップスイッチにより設定 /警報出力(OUT3)・・・接点出力(抵抗荷時AC240V 連続1A) 通常・・・OPEN、ALARM表示灯点等時・・・CLOSE /故障出力(OUT4)・・・接点出力(抵抗荷時AC240V 連続1A) 通常・・・CLOSE、投光または受光回路異常時・・・OPEN
消費電力: 3.0VA以下(AC100V時)、6.0VA以下(AC200V時)
繰返し精度(mm): ±100
材質(ケース): 本体/ABS樹脂、表示部/アクリル
接続: ケーブル引出し式 10芯キャブタイヤケーブル1m
電源電圧(V): AC100～240(電圧変動率±10%以内) 50/60Hz共用
応答時間: 70ms以下
使用温湿度範囲: -10～+50℃、85%RH以下(但し、結露・凍結のないこと)
検出物体: 専用反射板(指定品)×1枚 ※検出範囲外(10m以上)でも反射率の高い物体の影響を受ける場合があります。光軸方向に他の反射板などを設置しないでください。
検出距離(m): 0.4～10
使用周囲照度(Lx): ハロゲン・水銀灯/10000以下、蛍光灯/6000以下(最大照度)
表示灯: 【赤】LEVEL(5点)・・・受光量に応じて点灯 /OUT1，2・・・それぞれの設定距離内で点灯 /FAULT・・・投光または受光回路異常で点灯 /ALARM・・・LEVEL表示灯が1点以上3点以内の点灯範囲で点灯 /POWER・・・電源投入時に点灯
耐振動: 周波数/10～55Hz、複振幅/1.5mm X・Y・Z方向各2時間
耐衝撃: 490m/s2(50G) X・Y・Z方向各2時間
応差(mm): 200
内容量: 1個
