丸型端子(R型)

Name: 丸型端子(R型)
Brand: オーム電機

電線接続用
専用圧着工具で電線をかしめてください
確実に接続するR型です

使用方法

・電線が1ミリ程度筒部からでる位まで差込みます
・専用の圧着工具でかしめてください。専用工具であれば確実にかしめる事ができます

仕様使用電流：電線の許容電流に基づく材質銅(すずメッキ) 定格電圧(V)600 使用温度電線の定格温度に基づく

注意

※ はんだあげした、より線は使用しないでください
※ 圧着する端子の電線抱合範囲を厳守してください

7件中 1～7件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 DZ-R8-5/A5 DZ-R8-6/A5 DZ-R14-6/A3 DZ-R14-8/A3 DZ-R38-8S/A2 DZ-R60-8/A2 DZ-R100-12/A1	内容量選択解除 1個 1袋(2個)1袋(3個)1袋(5個)	公称断面積(mm²) 選択解除 8 14 38 60 100	電線抱合範囲(撚線)(mm²) 選択解除 6.64～10.52mm2 10.52～16.78 26.66～42.42 42.42～60.57 96.3～117.2	スタッド径選択解除 5(5.3mm)6(6.4mm)8(8.4mm)8S(8.4mm)12(13.0mm)	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安

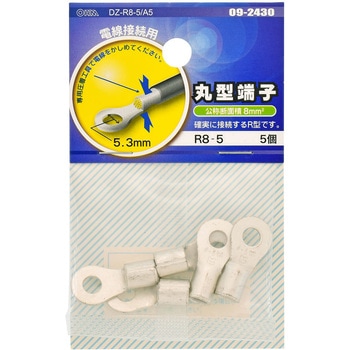

59725210	DZ-R8-5/A5	1袋(5個)	8	6.64～10.52mm2	5(5.3mm)	￥248	￥239	￥239	￥263 （税込）	翌々日出荷

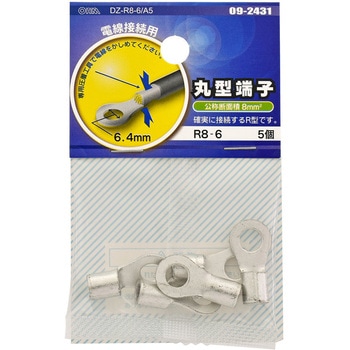

59725219	DZ-R8-6/A5	1袋(5個)	8	6.64～10.52mm2	6(6.4mm)	￥248	￥239	￥239	￥263 （税込）	翌々日出荷

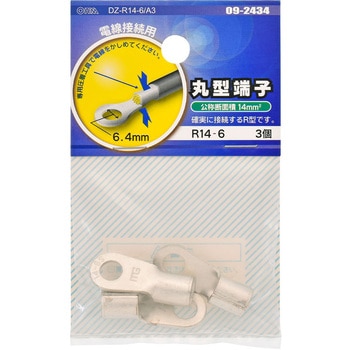

59725228	DZ-R14-6/A3	1袋(3個)	14	10.52～16.78	6(6.4mm)	￥238	￥229	￥229	￥252 （税込）	翌々日出荷

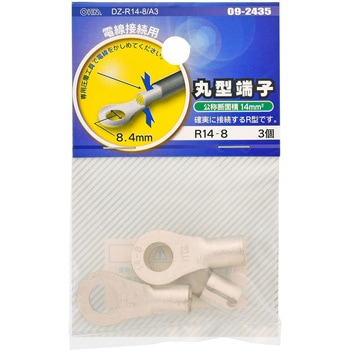

59725237	DZ-R14-8/A3	1袋(3個)	14	10.52～16.78	8(8.4mm)	￥238	￥229	￥229	￥252 （税込）	翌々日出荷

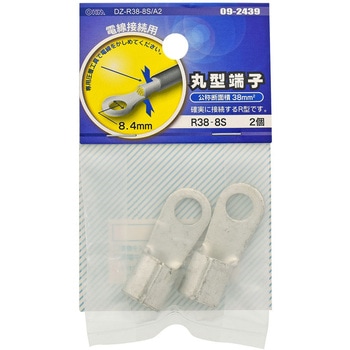

59725246	DZ-R38-8S/A2	1袋(2個)	38	26.66～42.42	8S(8.4mm)	￥328	￥319	￥319	￥351 （税込）	翌々日出荷

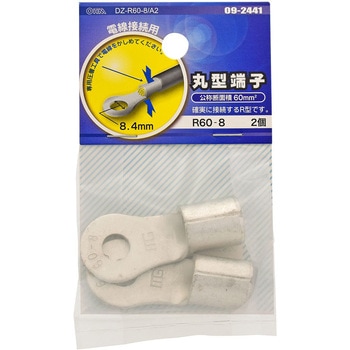

59725255	DZ-R60-8/A2	1袋(2個)	60	42.42～60.57	8(8.4mm)	￥398	￥389	￥389	￥428 （税込）	翌々日出荷

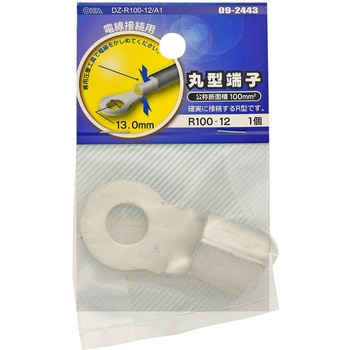

59725271	DZ-R100-12/A1	1個	100	96.3～117.2	12(13.0mm)	￥398	￥389	￥389	￥428 （税込）	翌々日出荷
