PCA9632DP1 I2C 4ch LEDドライバ基板

NXP社のPCA9632DP1を搭載した、I2C接続の4チャネルLEDドライバ基板です。PWM制御によるLEDの濃淡も表現できます。ボード上にはLEDも搭載しているので、I2Cバスに繋ぐだけで、4つのLEDが滑らかに光ります。また、このLEDは基板を複数並べた場合、等間隔で直線状になります。
詳しい制御の方法は、メーカのWebサイトやPCA9632DP1のデータシートを参照してください。

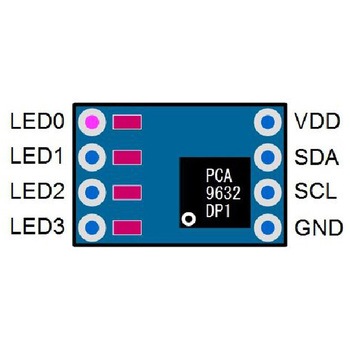

4chの独立したLEDポート
オン/オフおよび256段階(8ビット)のPWM階調制御が可能
独立制御/グループ制御が可能
基板上に、4つの赤色LEDを搭載
LEDポートの吸い込み能力：25mA
基板に外部ドライブ用信号ピンを搭載
I²C用プルアップ抵抗用のパターンあり(抵抗は未実装)
