PCA9622DR I2C 16ch LEDドライバ基板

Name: PCA9622DR I2C 16ch LEDドライバ基板
Brand: スイッチサイエンス

PCA9622DR I2C 16ch LEDドライバ基板 - スイッチサイエンス

NXP社のPCA9622DRを搭載した、I²C接続の16チャネルLEDドライバ基板で、PWM制御によるLEDの明暗も表現できます。
ボード上にはLEDも搭載されているので、I²Cバスに繋いでコマンドを発行するだけで、16個のLEDが滑らかに光ります。

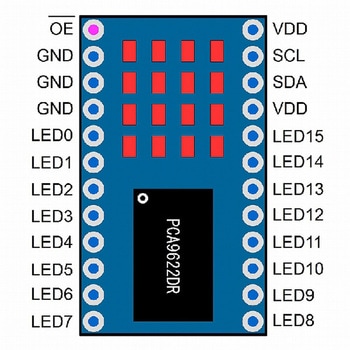

このLEDは、等間隔に4×4のマス目状に配置されています。
詳しい制御の方法は、メーカのWebサイトやPCA9622DRのデータシートを参照してください。
16チャネルの独立したLEDポート
LEDポートのアウトプットイネーブル機能を搭載
各ポートはオン/オフおよび256段階(8ビット)のPWM階調制御が可能
各ポートの独立制御/グループ制御が可能
16個の赤色LEDを搭載
外部ドライブ用信号ピンを搭載
I²C用プルアップ抵抗のパターンあり(抵抗は未実装)

動作電圧(V)2.3～5.5内容量1個

注意

※ピンヘッダは各自でご用意いただき、用途に合わせてはんだ付けしてください。
※LEDポートのアウトプットイネーブル機能について。PCA9622DRはアウトプットイネーブルピン(OE)を持っていますが、初期状態ではモジュール上でGNDに接続されていて、LEDポートは出力状態に固定されています。基板裏面のソルダージャンパ(SJ8)をカットすれば、モジュールの OEピンを有効にして、外部からコントロールできるようになります。
※I2C用プルアップ抵抗について。初期状態では、I2Cのプルアップ抵抗は実装されていません。追加したい場合には、R17とR18に1608サイズのチップ抵抗をはんだ付けしてください。
※I2Cアドレスについて。初期状態のアドレスは、ソルダージャンパ(SJ7～SJ1)により0xE0(1110 000X)となっています。基板裏面のソルダージャンパ(SJ3、SJ2、SJ1)を加工することにより、I2Cアドレスの下位側を変更できます。
※上位側のアドレスを変更する場合には、基板表面のソルダージャンパ(SJ7、SJ6)と基板裏面のソルダージャンパ(SJ5、SJ4)を加工する必要があります。
※変更する場合は、ジャンパのパターンをカットした後に、電線で VDD(1)もしくはGND(0)に接続する必要があります。
