Universalnoキット

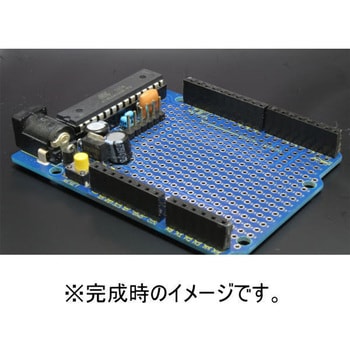

Arduinoの機能を圧縮して、空いたところをユニバーサル基板にしたキットで組み立てが必要です。Arduino UNOとして使用できます。
部品名称【本体部品】BOARD：Universalno基板、JP1：1列x6ピン ピンヘッダ (長い部品を切断して使用)、ピンソケット：1列 10，8，8，6pin (長い部品を切断して使用)、【IC周辺】IC1：ATMEGA328P (Arduinoブートローダ書き込み済み)、Q1：セラロック16MHz (セラミック発振子)、C1，C2：0.1uF セミコン (セラミックコンデンサ)、R2：抵抗1MΩ程度 (バイアス抵抗)、【電源部品】IC2：5V LDO (3端子レギュレータ)、C6，C7：47uF アルミ電解 (電源用電解コンデンサ)、C4：0.1uF セラコン (電源用コンデンサ)、D1：ショットキーバリア等 (逆接防止ダイオード)、【電源部品】DCJ0202：DCジャック (コネクタ)、【おまけ】RESET：タクトスイッチ (スタンダード品)、R1：抵抗10kΩ 程度 (RESET用 プルアップ抵抗)、C3：AREF セラコン 0.1uF (A/D変換用基準電圧用セラコン)内容量1個
注意
※SDAとSCLは接続されていませんので、必要であればA0、A1に接続してください※3.3Vで使用するための部品は接続されていません。使用する際はVinや5V出力から別途レギュレータの配線をしてください。
※レギュレータを3.3V品に変更するとXBeeやSDカードアクセスが便利になります。
※RoHS対応品ではありません。その代わりはんだがすごく馴染みます。
