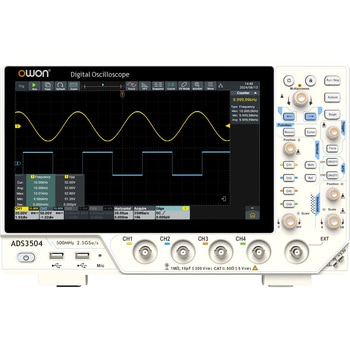

デジタル・オシロスコープ ADS3000シリーズ (100MHz～500MHz、2/4CH)

Name: デジタル・オシロスコープ ADS3000シリーズ (100MHz～500MHz、2/4CH)
Brand: OWON

デジタル・オシロスコープ ADS3000シリーズ (100MHz～500MHz、2/4CH) - OWON

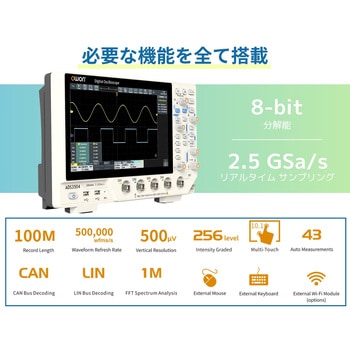

【優れた性能】最大100Mポイントのレコード長と毎秒50万波形更新、低ノイズで高精度な波形取得を実現。500μV/div～10V/divの垂直軸と500ps/div～1000s/divの水平軸で広範な信号をカバーし、1MポイントFFT解析で正確な周波数分析が可能です。

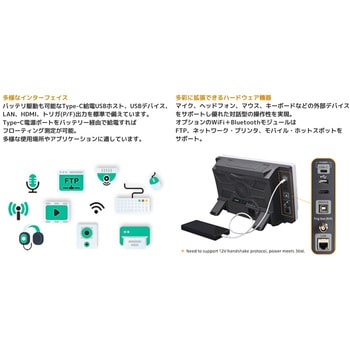

【Androidベースの拡張性】直感的な操作を可能にするAndroid OS採用。マイク・スピーカー内蔵でマウス・キーボードの接続も可能。表示・編集・エクスポートも簡単なファイルマネージャー搭載。Wi-Fi/Bluetooth対応によりFTP接続やプリンター出力、ホットスポット共有などもサポートします。

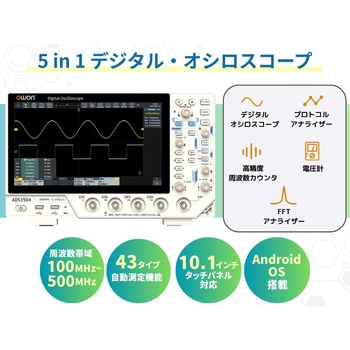

【多彩な機能】オシロスコープ、FFT、周波数カウンタ、電圧計、プロトコル解析(オプション)、50MHz波形発生器(オプション)など多機能を1台に集約。RS232/UART、I2C、SPI、CAN、LINなどに対応。オプション波形発生器は波形クローンやボード線図機能も搭載し、高度FFT解析や便利なカーソル・統計・自動測定も可能です。

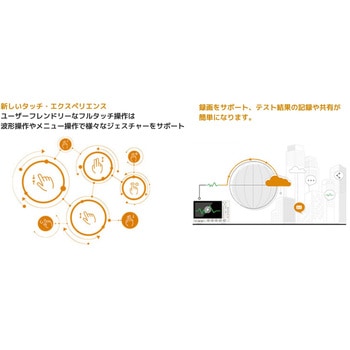

【ユーザーインターフェースとデザイン】省スペース設計(奥行約10cm)の薄型筐体に10.1インチ高解像度マルチタッチ液晶を搭載。スムーズなジェスチャ操作とカスタムショートカットで操作性向上。AC電源に加えUSB Type-C(12V/4A)給電対応で可搬性にも優れています。

仕様

最大レコード長100Mポイント、最高500，000波形/秒の波形更新レートでクリアな信号取り込み
垂直軸スケール 500uV/div-10 V/div、水平軸スケール 500 ps/div-1000s/div
1MポイントFFT解析で正確に周波数成分を抽出
オシロスコープ、2チャンネル 50MHz波形発生器(オプション)、周波数カウンタ、電圧計、FFT、プロトコル解析機能を統合
多彩なトリガ・タイプ：エッジ、ビデオ、パルス幅、スロープ、ラント、ウインドウ、タイムアウト、N番めエッジ、ロジック、RS232/UART、I2C、SPI、CAN、LIN

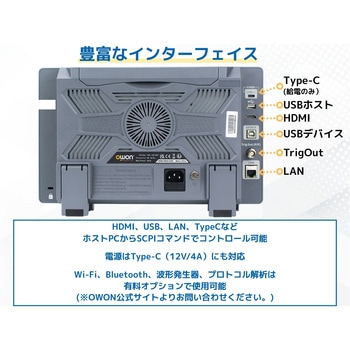

インターフェース

HDMI， USBデバイス x1， USBホスト x3，トリガ出力(P/F)， Type-C(給電用)*， LAN
*外部モバイル・バッテリーは 12V/4A 出力に適合のこと

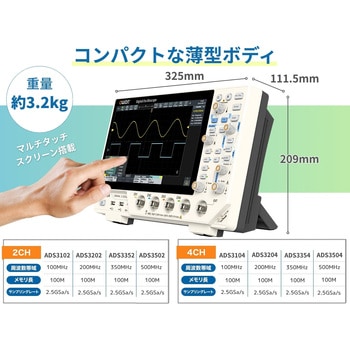

用途波形の分析、高速現象の観測、過渡現象の観測、電気計測、点検用、バグ解析質量(kg)約3.2分解能14ビット外形寸法(幅W×奥行D×高さH)(mm)325×111.5×209サンプルレート(回/s)2.5Gディスプレイ10.1インチ LCD波形【更新レート】500000 wfrms/sRoHS指令(10物質対応)対応メモリ長さ100M内容量1台

注意

※取扱説明書：メーカー公式HPよりダウンロードいただけます
※保証：国内正規品として、本体3年・アクセサリー1年の保証が適用されます
※校正：費用は機種により異なります。詳細はメーカー公式HPよりお問い合わせください
※校正書類3点セット付き校正に対応しております
※非該当証明書：詳細はメーカー公式HPよりお問い合わせください

8件中 1～8件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

チャンネル数

周波数帯域(MHz)

サンプルレート
