ワイヤレス給電受信回路(RAA457100搭載)

ワイヤレス充電システム向けの受信回路および電力制御基板
本基板は、ワイヤレス給電の受信回路、バッテリ充電回路、保護回路および外部システムへの電力供給回路を搭載しています。本基板に受電コイルを介してワイヤレスで受信した電力を入力すると、バッテリ充電用の充電制御電圧、充電電流を出力します。さらに内蔵DC/DCコンバータを使用すると、バッテリから外部システムへ安定した電力供給を行うことができます。

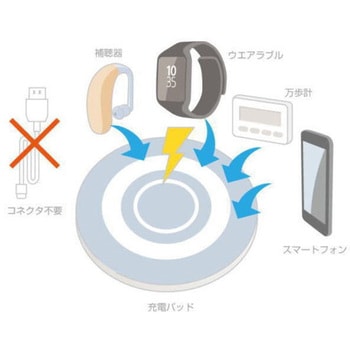

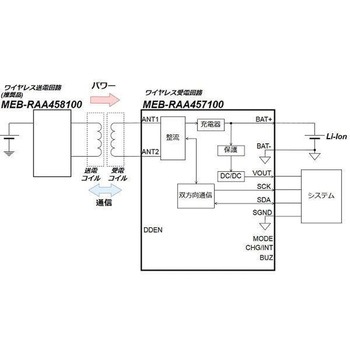

ワイヤレス給電送信回路と組み合わせて、リチウムイオンバッテリのワイヤレス充電システムやアプリケーションへのワイヤレス電力供給などにご活用いただけます。送電部に本製品の対となる【MEB-RAA458100】を使用すると、双方向通信によって受電側負荷に応じた送電電力の自動調整や安全制御が可能となります。
本基板には、キーデバイスとしてルネサスエレクトロニクス社製のRAA457100を採用しました。RAA457100は、ワイヤレス受電機器に必要なすべての機能(整流、変調、復調、バッテリ保護、DC/DC、およびリチウムイオンバッテリ充電)を3.22mm×2.77mmの小型パッケージに搭載しています。内蔵DC/DCコンバータは、85%の高い効率でバッテリの長寿命化を実現します。また、送電部に対となるRAA458100を使用することで、送受電回路間の双方向通信が可能となります。双方向通信によって、受電する電力を適切に制御することで発熱を最小限に抑え、リチウムイオンバッテリを熱から保護します。
ワイヤレス充電システムによるバッテリ充電が可能
ワイヤレス給電受信回路、バッテリ充電回路、保護回路、DC/DCを搭載
内蔵DC/DCコンバータを使用し、バッテリから外部システムへの電力供給が可能
高効率DC/DCコンバータによりバッテリを長寿命化
ワイヤレス給電送信回路【MEB-RAA458100】との相互通信により送電電力の自動調整、安全制御が可能
充電制御電圧：4.05、4.2V、4.35V(選択可能)、最大充電電流：70mA
