75ΩBNC型リセプタクル

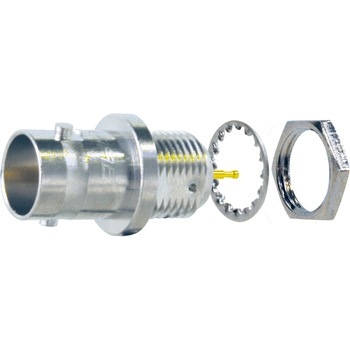

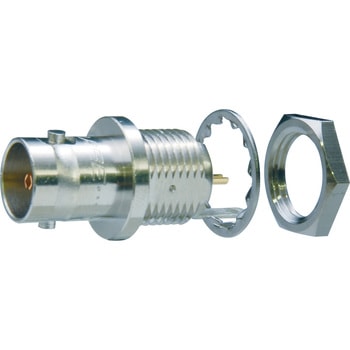

75ΩBNC型リセプタクル[パネル取付タイプ]はインピーダンス(75Ω)整合を重視したBNC型リセプタクルです。
BCJ-JRKのリターンロスは、26dB以上(～3GHz)、15dB以上(～12GHz)です。他製品は26dB以上(～2GHz*)*パネルジャックタイプは(～1GHz)
BCJ-JRKの絶縁体色は、他75ΩBNC型リセプタクルとは異なり灰色となります。
中心コンタクトには、ばね特性に優れたベリリウム銅を採用しました。(金めっき仕上げ)
直接配線タイプおよびパネルジャックタイプの中心コンタクトは、はんだ付けです。
パネルジャックタイプは、機器内配線を考慮した省スペース設計です。
パネルジャックタイプのケーブル接続部は、圧着スリーブで覆ってシールドしています。
