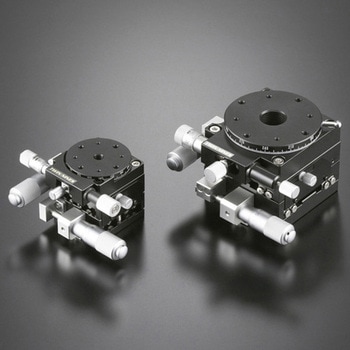

XYθ軸ステージ(Φ60)
・3軸ステージ(XYθ軸ステージ)は、3軸方向の微動調整が可能な多軸調整ステージです。
・XY軸での位置決めと、θ軸回転での360°方向の微動調整が可能です。
・ステージに取り付けたモノの位置決めが精度良くできるため、光学用途以外(測定・分析用の治具など)にも有用です。
- 用途
- ・ステージに取り付けたもの(光学素子など)について、3自由度(3軸)の調整が必要な用途。
・検体について位置や姿勢に微調整が必要な測定、及び測定装置への用途。
・精密ステージを選定するために、調整できる仕様について試行・検討する用途。
- 質量(kg)
- 0.73
- 耐荷重(N)
- 49 [5 kgf]
- RoHS指令(10物質対応)
- 対応
- ステージ寸法(mm)
- □60
- 移動量(mm)
- 【XY】±6.5、【θ(°)粗動 360、微動 ±5
- 内容量
- 1個
注意

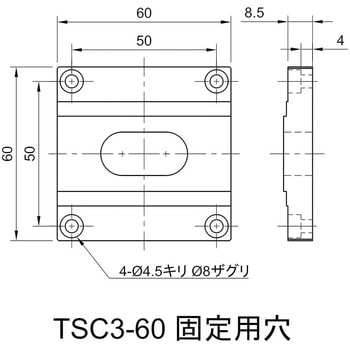

※・本体をネジ止め固定する際は、マイクロメータヘッドを回して最下部のすぐ上の部品を移動させて、最下部部品の穴が上方から見えるようにしてください。メカニカル部品 の新着商品
