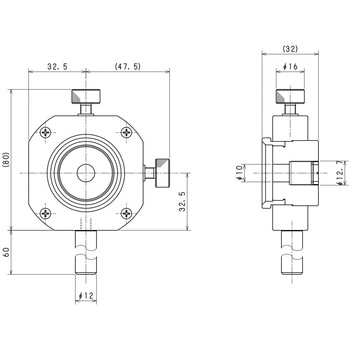

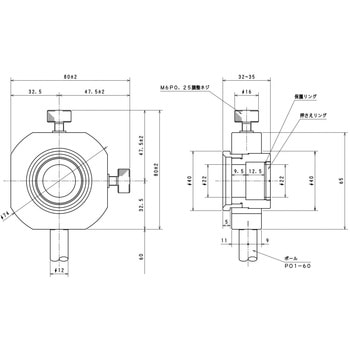

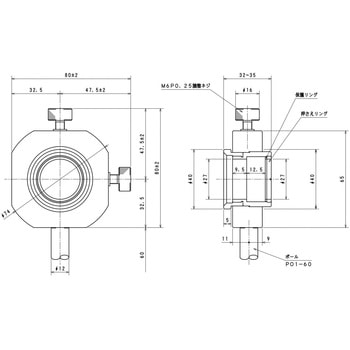

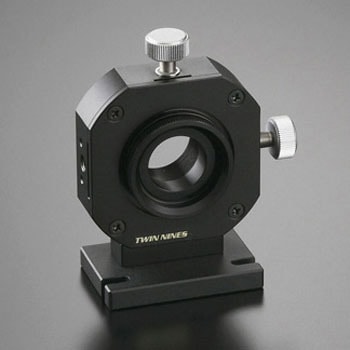

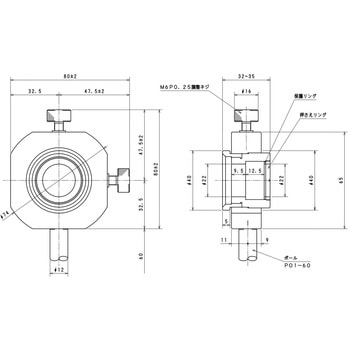

3軸調整付レンズホルダ
・3軸調整付レンズホルダは、レンズ・ミラーなどの円形素子を固定し、XYZ軸調整ができる3軸調整ホルダです。

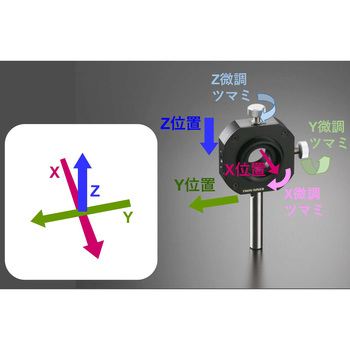

・X軸方向(光軸方向)、及び 光軸に対し直交するYZ軸方向の調整が可能です。
・素子は、付属のネジリング・デルリンリングで固定します。
・ホルダには、Φ12mm L=60mmのポールを標準装備しています。
・材質は、主に黒アルマイト仕上げのアルミニウムです。
- 用途
- ・円形素子を固定し、3軸(XYZ軸)の調整を行う用途。
・精密ステージほどの移動量を必要とせず、小スペースに円形素子を設置する用途。
- RoHS指令(10物質対応)
- 対応
- 適合厚さ(mm)
- 【素子】最大12.5
- 移動量(mm)
- 【X】±1.5、【YZ】Φ4
- 内容量
- 1個
注意
※・ポールの長さは、L=20～120mmで変更することが可能です。メーカー標準仕様であれば、価格の変更はありません。※・標準のポールタイプのほか、据付型の対応もしております。
