シリンドリカルレンズホルダ
・シリンドリカルレンズホルダは、シリンドリカルレンズ、フィルタ、ミラー等の角型素子(矩形素子)を固定するホルダです。
・光学素子を固定する上下の部品には、素子側にコルクシートを貼り付けており、素子のずれを抑えます。
・ホルダには、Φ12mm L=60mmのポールを標準装備しています。
・材質は、主に黒アルマイト仕上げのアルミニウムです。
- 用途
- ・様々なサイズの角型素子(シリンドリカルレンズ、フィルタ、ミラーなど)を固定する用途。
- RoHS指令(10物質対応)
- 対応
- 内容量
- 1個
注意

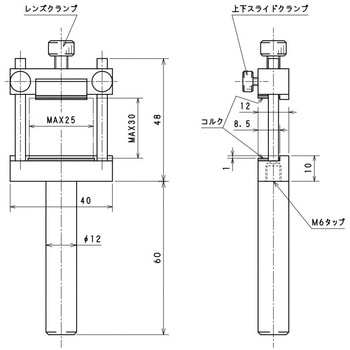

※・光学素子のサイズは、各品種の適応素子形状とコバ厚より小さい必要があります。※・上側スライドの正面に付いたクランプ(上下スライドクランプ)を緩めて、上下のコルク部の間に素子を置き、素子サイズに合わせてスライド調節をして、クランプを固定(仮固定)します。
※・スライド調節後、上部のクランプ(素子クランプ)をネジ締めすることで最終的に固定します。
※・ポールの長さは、L=20～120mmで変更することが可能です。メーカー標準仕様であれば、価格の変更はありません。
