ファイバホルダ
・ファイバホルダは、光ファイバ素線を固定し、3軸(XYZ)の調整ができるホルダです。
・X軸方向(光軸方向)の調整(フォーカスの調整)は、製品背面のツマミを使います。

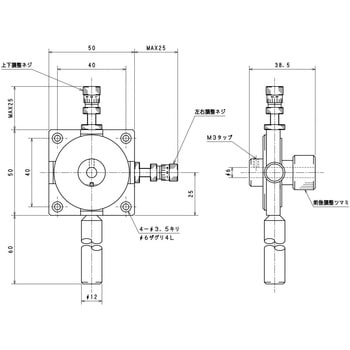

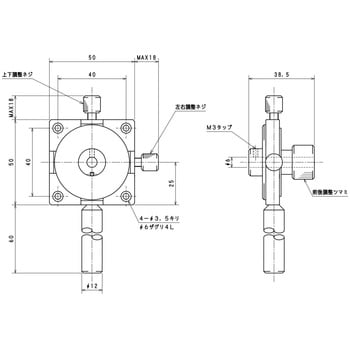

・光軸に対し直交するYZ軸の芯出し調整が可能です。YZ軸の微動方式は、微調ネジタイプと差動マイクロメータヘッドタイプから選べます。
・ホルダには、Φ12mm L=60mmのポールを標準装備しています。
・材質は、主に黒アルマイト仕上げのアルミニウムです。
- 用途
- ・光ファイバ素線を固定し、位置・姿勢を微調整する用途。
- 質量(kg)
- 0.14
- RoHS指令(10物質対応)
- 対応
- 移動量(mm)
- 【XYZ】±1.5
- 内容量
- 1個
注意
※・光ファイバ素線の固定には、樹脂アダプタ(ファイバホルダ用アダプタ FCAD-6)が必要です(別売)。お使いの光ファイバに合わせた内径にて対応しますので、ご注文の際にΦ0.5～Φ4mmの範囲内で内径をご指定ください。※・標準のポールタイプのほか、据付型の対応もしております。お問い合わせください。
