フッ素樹脂製球形フレキ SUS304 JIS10KF 耐薬品性・耐熱性・揆水性・揆油性・非粘着性【Dフレックス】
接液部がフッ素樹脂のため、
耐薬品性、耐熱性に優れ、
同時に揆水性、揆油性、
非粘着性などの特性を持つ

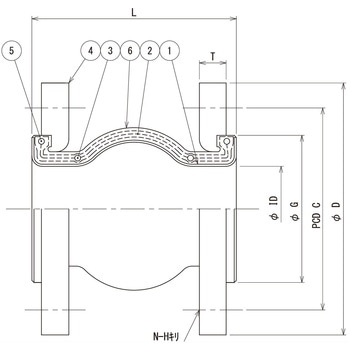

その他【N-H】4-15材質ベローズ/PTFE・外面/合成ゴム寸法L(mm)81最高使用圧力(MPa)1寸法D(Φmm)100寸法T(mm)14呼称20A最高使用温度(℃)100材質(フランジ)SUS34寸法G(Φmm)57偏心量(許容変位量)(mm)7偏心量(取付時寸法許容値)(mm)2偏角(許容変位量)(°)10偏角(取付時寸法許容値)(°)2寸法PCD(mm)75寸法ID(mm)Φ25伸長(許容変位量)(mm)10圧縮(許容変位量)(mm)13伸長(取付時寸法許容値)(mm)2圧縮(取付時寸法許容値)(mm)2内容量1個
関連資料：図面(0.2MB) カタログ(2.19MB)
注意

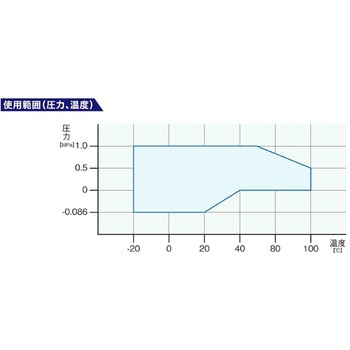

※最高使用圧力・最高使用温度は使用範囲のグラフをご確認ください。※流体が気体の場合は、最高使用圧力が変わります。
※加圧・増圧給水ポンプのデリバリ側等、圧力変動の繰返しが頻繁に発生する箇所には使用出来ません。
※材質の特性上シール性が低下する可能性があります。この場合は増し締めを行うかガスケットをご使用下さい。
※当製品は、内圧の負荷により反力が生じます。取付配管等には固定点、サポート等が必要となります。
※その他の取扱い上の注意はメーカーホームページをご確認ください。
※各変位は許容変位量の範囲でご使用下さい。
※取付時寸法許容値は許容変位量に含まれますので注意して下さい。(許容変位量=取付時変位量+稼働変位量)
※各変位量は、単独変位の場合を示しますので複合変位の場合は補正を要します。補正方法についてはメーカーホームページをご確認ください。
※ΦG寸法は、JIS24Kフランジ使用の場合の標準寸法となります。
