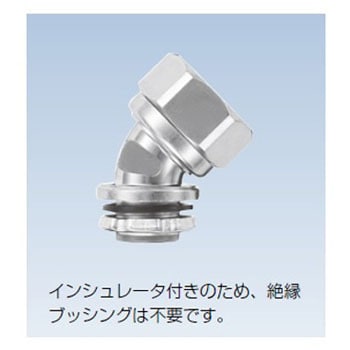

ケイフレックス45゜コネクタ

ケイフレックスを制御盤類のノックアウトに接続するための45°形コネクタです。
表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KI を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。
ケイフレックスとコネクタの引張力は #10 は 500N( JIS C 8461-23 の分類コードは3ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4ヘビー)、#70 以上は2500N (JIS C 8461-23の分類コードは5 ベリーヘビー)です。
表中の※1 印について、挿入できるケーブル最大外径は本体最小内径をもとにしています。45°型本体部を通線する場合、ケーブルによっては通線できない場合もありますので、最大外径の40 ～ 60%の外径を目安として下さい。
