モジュールインサート
接続電線サイズが10mm2 まで接続できる圧着式のモジュールインサートです。

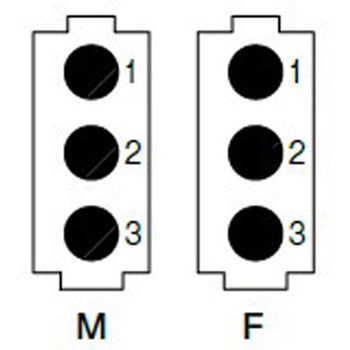

コンタクト番号の配列は、電線接続側より見た図です。
10mm2 を圧着する場合、YSTL275 をご使用下さい。
- 仕様
- (取付できるモジュールフレーム)YSFD※※/YSFH※※
- 極数
- 3
- 使用温度範囲(℃)
- -40～+125
- 定格電圧(V)
- 500(DIN/EN(汚染度3))、600(UL/CSA)
- 定格電流(A)
- 40
- 適合電線(mm2)
- 1.5～10
- 材料
- PC
- 接触抵抗(mΩ)
- 0.3以下
- 電線接続方法
- 圧着
- 互換性
- 有り
- 結線方式
- 圧着
- 主材質
- PC
- 色調
- アイボリー
- 使用コンタクト
- CC4.0(別売)
- 絶縁抵抗
- 1010Ω以上
- 耐電圧(kV)
- 3.31
- 内容量
- 1個
