鍋屋バイテック会社 カムレバー 角度つきレバータイプ 前面取りつけ

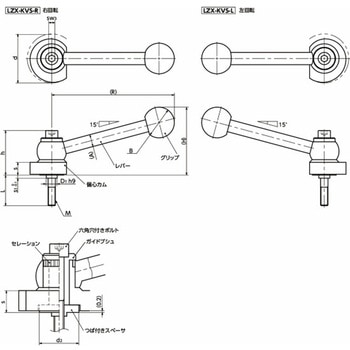

・偏心カムを利用した締結用のレバー。横方向への締めつけが無段階に調整できます。\n・あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。\n・角度つきレバータイプ。手が入りやすく、レバーを握るスペースを確保できます。\n・相手部材に前面から六角穴付きボルトで取りつけます。六角穴付きボルトは豊富なねじ長さをラインアップ。取りつける相手部材に適した長さを選択できます。\n・つば付きスペーサが横方向からの荷重を受け、六角穴付きボルトの破損を防止します。\n・偏心カムは焼き入れ済み。耐摩耗性にすぐれています。\n・商品記号により、回転方向が選択できます。\n LZX-KVS-R：右回転\n LZX-KVS-L：左回転\n\n<構造>\n・カムレバーは、偏心カム・つば付きスペーサ・ガイドブシュ・六角穴付きボルト・レバーで構成されています。\n・取りつけは前面から六角穴付きボルトで行います。\n・六角穴付きボルトを締めつけたあとでも、つば付きスペーサにより、偏心カムと取りつけ面との間にクリアランスが確保されて、偏心カムはスムーズに回転します。\n・偏心カムとレバーはセレーションによりかみ合っており、偏心カムに対するレバーの位置を組みつけの際に設定できます。
