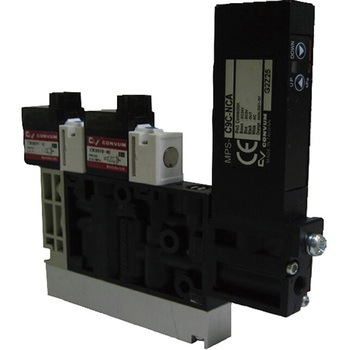

真空切換弁 10mm幅真空切換弁ユニット MPV42
10mm幅の小形軽量真空切換弁ユニット
・10mm巾のスリム設計で，質量も57gと軽量。
・実装機・検査装置等のヘッドに直接搭載し，高速吸着搬送が可能です。
コンバムMC42と取付が同じ
・MC42と本体を共用しており，コンバムタイプへの置換えは簡単にできます。
マニホールド可能
・5連までのマニホールド化が可能です。
- 用途
- 構成 真空切換弁/真空破壊弁
使用流体 真空切換弁：空気/真空破壊弁：無給油圧縮空気
周囲温度 0～60℃(但し、凍結なきこと)
使用圧力範囲(VP、DP) 真空切換弁：-90～0kPa/真空破壊弁：0～0.5MPa
使用圧力範囲(P) 0.25～0.5MPa
真空破壊使用圧力範囲 0～0.5
真空破壊流量 10(at：0.5)L/min(ANR)
供給空気流路状態 供給空気流路状態 常時開・閉・自己保持
切換弁構造 真空切換弁：パイロット形ポペット弁/真空破壊弁 直動形ポペット弁
有効断面積 真
- 仕様
- 供給空気流路状態:常時閉
- 使用圧力範囲(MPa)
- [P]0.25～0.5、[真空破壊弁]0～0.5
- 有効断面積(mm2)
- 真空切換弁:2.4
- 流量(L/min(ANR))
- [真空破壊]10(at：0.5)
- 使用圧力範囲(kPa)
- [真空切換弁]-90～0
- 真空破壊圧力(MPa)
- 0～0.5
- 電磁弁電圧(V)
- DC24
- 制御弁
- [真空切換弁]パイロット形ポペット弁、[真空破壊弁]直動形ポペット弁
- 内容量
- 1個
