許容トルク(N・m[kgf・m])(曲げ強さ)199[20.3]
(歯面強さ)21.3[2.17]

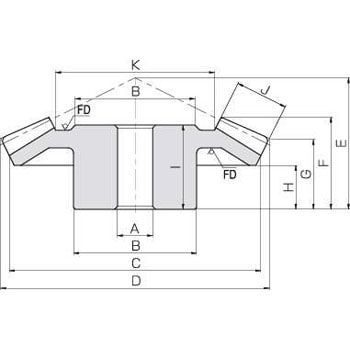

ボス径B(Φmm)70歯幅J(mm)30基準円直径C(Φmm)150歯先円直径D(Φmm)152.93穴径A(Φmm)20(H7)穴長さI(mm)48組立距離E(mm)75歯先距離G(mm)40.43全長F(mm)52.5ボス長H(mm)25おさえ面径K(Φmm)90.41モジュール5歯数30種別かさ歯車材質S45C減速比2形状B5質量(kg)2.72歯幅(mm)30表面処理黒染バックラッシ(mm)0.14～0.34歯数比2
