- 種別

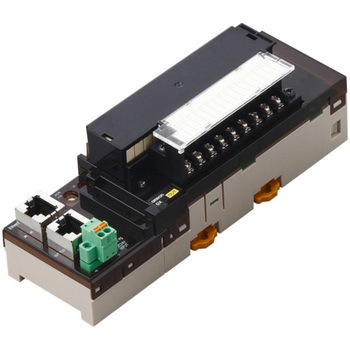

- リレー16点出力ターミナル
- 入出力点数
- 出力16点
- 取付方式
- DIN35mmレール取り付け
- 最大開閉容量
- AC750VA/DC90W
- 電圧(V)
- -
- リレー
- 搭載リレー：形NY-5W-K-IE(富士通コンポーネント)
- 仕様
- 拡張機能あり、通信異常時の出力保持(保持/クリアの選択が可能)
- 質量(g)
- 290以下
- 適合規格
- cULus(Class I Div 2 危険場所認定取得品)、NK、ロイド、EC指令
- 定格出力電流(A)
- -
- 材質(ケース)
- ケース(両端の金属部も含む)：アルミ、亜鉛ダイキャスト
- 保存温度(℃)
- -25～65
- 材質(キャップ)
- ABS樹脂
- 消費電流(mA)
- ユニット電源/210以下(電源電圧DC20.4～26.4V時)
- コード
- 耐油性PVC
- 絶縁方式
- リレー絶縁
- 絶縁抵抗(MΩ)
- 20以上(絶縁されている回路間)
- 使用周囲温度(℃)
- -10～55
- 寿命
- 機械的/2000万回以上、電気的/10万回以上
- 処理能力
- -
- 電流(mA)
- -
- 表示LED
- (出力)黄
- 材質(カバー)
- PMMA樹脂(アクリル)光学カバー
- 使用周囲湿度
- 25～85%(結露なきこと)
- 短絡保護
- なし
- 耐ノイズ
- IEC61000-4-4に準拠 2kV(電源ライン)
- 最小適合負荷
- DC5V 1mA(参考値)
- 接点電圧の最大値(V)
- AC250V/DC125V
- 雰囲気
- 腐食性ガスのないこと
- 定格通電電流(A)
- 3/点
- 保存湿度(%)
- 25～85(結露なきこと)
- 回路数
- 16点/コモン
- 入力電流(mA)
- -
- 電源供給方式
- (I/O給電)リレー駆動用電源はユニット電源から供給
- 接点電流の最大値(A)
- 3/点
- ねじ締付トルク(N・m)
- M3(結線用ねじ)/0.5、M3(端子台取り付け用ねじ)/0.5
- 入力フィルタ時間
- -
- 耐電圧(V/min)
- AC600(絶縁されている回路間)
- 耐衝撃
- 100m/s2(3軸6方向各3回)
- 遅延時間(ms)
- -
- 耐振動(誤動作)(Hz)
- 10～55 複振幅0.7mm、 60～150 50m/s2 X、Y、Z 各方向 80分
