有効断面積(mm2)(ナイロン)13.1
(ウレタン)10.4
ねじ規格取付部：JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部：JIS B0205(メートル細目ねじ)

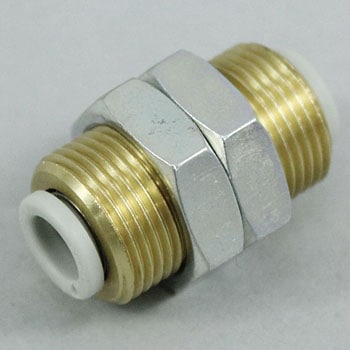

用途パネル取付等のチューブ同士の中継接続に使用。形状隔壁用ユニオン適合チューブ外径(Φmm)6使用流体空気、水使用圧力範囲-100kPa～1MPa色リリースブッシュ：ライトグレー質量(g)28寸法L(mm)27.3管接続口径同径チューブ寸法TM14×1材質(ねじ部)黄銅取付穴(mm)15寸法M(mm)13.3保証耐圧力(MPa)3周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)六角対辺H(mm)17最小穴径(mm)4.5
