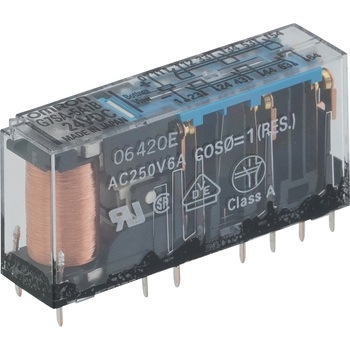

セーフティ・リレー G7SA

(1件のレビュー)

取扱い終了

お気に入りに追加

内容量1個極数6 接点構成5a1b 定格電圧(V)DC24 注文コード47659369 品番G7SA5A1B24DC

大変申し訳ございませんが、この商品は取り扱いを終了いたしました。
代替商品があります。

参考基準価格(税別)オープン

この商品は極数・接点構成・定格電圧など37種類から選べます他の種類を見る

EN規格を取得した小型スリムセーフティリレー
強制ガイド接点付きリレー(EN50205/Class A VDE認証)。
機械のCEマーキング(機械指令)をバックアップ。
インターロック回路の構成をとることにより、機械の危険状態を回避。
4極、 6極を品揃え。
PWBパターンの引きまわしが容易な端子配置。
入力出力間は強化絶縁。異極間の一部も強化絶縁。

耐電圧

コイル接点間、異極間(6極：3-5極間、4-6極間、5-6極間を除く)：AC4000V 50/60Hz 1min
異極間(3-5極間、4-6極間、5-6極間)：AC2500V 50/60Hz 1min
同極接点間：AC1500V 50/60Hz 1min

定格電圧(V)DC24 極数6 接点構成5a1b 動作時間(ms)20以下(周囲温度23℃) 仕様- 質量(g)約25 外形寸法(mm)50以下×13以下×24以下保護構造耐フラックス形応答時間10ms以下絶縁抵抗(MΩ)1000以上(DC500V絶縁抵抗計にて) 使用周囲温度(℃)-40～+85(ただし、氷結および結露のないこと) 接触抵抗(mΩ)100以下(DC5V 1A電圧降下法にて) 使用周囲湿度5～85%RH 機械的耐久性1000万回(開閉ひん度36000回/h) 電気的耐久性10万回以上(定格負荷、開閉ひん度1800回/h) コイル抵抗(Ω)1152 最大開閉ひん度(回/h)/機械的36000 最大開閉ひん度(回/h)/定格負荷1800 故障率P水準(参考値：開閉ひん度120回/min時)DC5V 1mA(開閉ひん度300回/min)) 耐振動10～55～10Hz 片振幅0.75mm(複振幅1.5mm) コイル電圧(V)DC24 定格負荷AC250V 6A、DC30V 6A 復帰時間(ms)20以下(周囲温度23℃) RoHS指令(10物質対応)対応衝撃(誤動作)(m/s²)100 衝撃(耐久)(m/s²)1000 ターミナルタイプ- スイッチング電流(A)-

注意

※応答時間は、コイル電圧をオフした後、a接点がオフするまでの時間で、バウンス時間を含みます。
定格電流、コイル抵抗はコイル温度が+23℃における値で、公差は±15%です。
※動作特性はコイル温度が+23℃における値です。
※ソケット(形P7SA)で使用する場合は、コイル接点間/異極間の耐電圧はAC2500V 50/60Hz 1minとなります。
都度納期確認の商品は、生産状況含め、ご注文の都度仕入先に納期の確認が必要なため【仮納期】を表示しています。
ご注文後に仕入先へ納期を確認し、お届け日数によってはお客様に手配継続の可否を伺う場合がございます。
後日メーカーから届くご案内にて詳細ご確認をお願いいたします。

代替相当品

相当品がございます、是非ご確認ください。

旧注文コード	旧品番	新注文コード	新品番	商品画像	商品名	ブランド	内容量	価格	理由
47659369	G7SA5A1B24DC	39070683	G7SA-5A1B DC24		セーフティ・リレー G7SA	omron(オムロン)	1個	￥1,598 税込￥1,758	注文コードが変更になりました
