接点構成1a
端子形状リード線(コイル端子)、ねじ端子(接点端子)

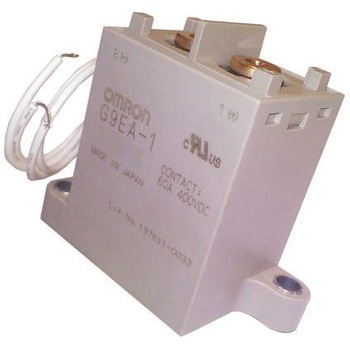

仕様UL、CSA. G9EAシリーズ. DCパワーリレーは高いDC負荷容量を遮断し、コンパクトかつ低ノイズの、安全な使用が可能です。 ガスが注入された、ハーメチックシールド構造 400 V 60 A dc負荷の切り替えと、最大600 A(300 V dc)の遮断が可能
長さ(mm)73
コイル定格電圧(V)DC24
高さ(mm)67.2
奥行(mm)36
外形寸法(mm)73×36×67.2
保護構造ケース入り
定格電流(mA)208
コイル抵抗(Ω)115.2
動作温度(℃)-40
接点最大許容電圧(V)400
接点最大許容電流(A)100
RoHS指令(10物質対応)対応
アプリケーション電力
ターミナルタイプネジ
スイッチング電流(A)100
接点定格制御容量(抵抗負荷)DC400V 60A/DC120V 100A
