- 品名

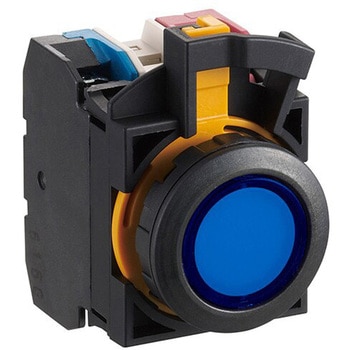

- 照光押ボタンスイッチ
- 保護構造
- IP65(パネル前面)、IP20(端子部)
- 接点構成
- 1a
- 端子形状
- M3.5ねじ端子
- 定格絶縁電圧(V)
- 300
- 仕様
- ●過電圧カテゴリ：Ⅱ●インパルス耐電圧(kV)：2.5●ロックナット推奨締付トルク(N・m)：1.2
- 適合
- -
- 材質(本体)
- -
- 外形寸法(mm)
- -
- レンズ色
- -
- レンズ形状
- -
- ケーブル長(m)
- -
- ノッチ角度(°)
- -
- ノッチ数
- -
- 動作方式
- モメンタリ
- ランプ電圧(V)
- AC230/240
- 照光種別
- LED
- 保存温度(℃)
- -40～80(ただし、氷結しないこと)
- 絶縁抵抗(MΩ)
- 100以上(DC500Vメガにて)
- 使用周囲温度(℃)
- -25～55(ただし、氷結しないこと)
- 取付穴径(Φmm)
- 22.3(0～0.4)
- 接触抵抗(mΩ)
- 50以下(初期値)
- 耐振動(耐久)
- 30Hz、片振幅1.5mm
- 材質(レンズ)
- -
- 耐振動(誤動作)
- 5～55Hz、片振幅0.5mm
- 接点材質
- 銀
- 汚染度(使用環境)
- 3
- 定格通電電流(A)
- 10
- 材質(パッキン)
- -
- 操作部形状
- 丸平形
- 操作部色
- 青
- 色(本体)
- -
- コンタクト数
- -
- 入数
- -
- 材質(ベゼル)
- ポリアミド
- 挿抜回数
- -
- ベゼル色
- 黒色
- 鍵抜け
- -
- 使用周囲湿度(%RH)
- 45～85(ただし、結露しないこと)
- 相対湿度(%RH)
- -
- 機械的寿命(万回)
- 200以上(1段コンタクトブロック使用時)、 100以上(2段コンタクトブロック使用時)
- 電気的寿命(万回)
- 仕様1：5以上(1段コンタクトブロック使用時)(開閉頻度：1800回/時)、 2.5以上(2段コンタクトブロック使用時)(開閉頻度：1800回/時)/仕様2：10以上(1段コンタクトブロック使用時)(開閉頻度：1800回/時)、 5以上(2段コンタクトブロック使用時)(開閉頻度：1800回/時)
- 耐衝撃(誤動作)(m/s2)
- 100
- 耐衝撃(耐久)(m/s2)
- 1000
