- 仕様
- ●[25℃時の最大誤差]電圧入力：フルスケールの±0.1%、電流入力：フルスケールの±0.1%、測温抵抗体：フルスケールの±0.2%+冷接点補償精度、熱電対：フルスケールの±0.2%+冷接点補償精度●【1階調あたりの入力値】[電圧入力]0～10V：0.15mV・-10～+10V：0.30mV、[電流入力]0～20mA：0.30μA・4～20mA：0.244μA、測温抵抗体：0.4℃、熱電対：0.1℃●単調性：あり●範囲外入力検出：検出可能●入力-電源回路間：トランス絶縁●入力-内部回路間：フォトカプラ絶縁●入力間：非絶縁●入力誤配線時の影響：非破壊●[最大許容定常過負荷(非破壊)]電圧入力：DC30V、電流入力：160mA、測温抵抗体：DC13V●定格の精度を保つための校正：機能なし
- 質量(g)
- -
- 種類

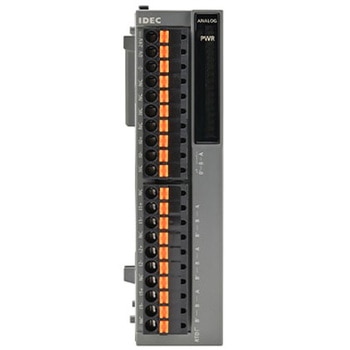

- アナログ入力モジュール
- 消費電力(W)
- モジュール内部：0.34(DC24V換算)
- 定格電圧(V)
- -
- ケーブル長(m)
- -
- 目盛範囲
- -
- 再現性
- -
- 入力方式
- 電圧入力(0～10V、-10～+10V)・電流入力(0～20mA、4～20mA)、熱電対(K、J、R、S、B、E、T、N、C)、測温抵抗体(Ni100、Ni1000、PT100、PT1000)、シングルエンド[WindLDRにて選択]
- クランプ
- -
- 電源電圧(V)
- -
- 制御出力
- -
- 消費電流(mA)
- 外部供給電源：80(DC12V)・40(DC24V)、モジュール内部：最大50(DC5V)
- 制御仕様
- -
- 最大消費電力(W)
- -
- サンプリング
- [時間]電圧入力：0ms、100ms(WindLDRにて選択)、測温抵抗体：104ms、熱電対：104ms、間隔：サンプリング時間×有効入力チャンネル数
- 接触抵抗(mΩ)
- -
- 温度係数
- フルスケールの±0.01%/℃
- 変換方式
- ΣΔ型ADC
- 耐ノイズ
- ノイズイミュニティの推奨ケーブル：シールド無し2芯ケーブル、クロストーク：1LSB以下
- 漏れ電流(mA)
- -
- コネクタ
- 挿抜回数：100回
- 入出力点数
- 4点アナログ入力
- 定格電流(mA)
- -
- 遅延時間
- -
- 動作
- [モード]自己スキャン
- 定格負荷
- -
- 過電流保護
- -
- 端子
- 着脱式 3.81mmピッチ、10極Push-in式コネクタ
- 負荷電流(A)
- -
- 機械的寿命
- -
- 入力電圧範囲(V)
- -
- 負荷方式
- -
- 非直線性
- -
- 供給電源
- 外部：定格動作電圧DC12V/24V、電圧変動範囲DC10.2～28.8V
- インピーダンス(Ω)
- 電圧入力：1000以上、電流入力：50000以下、測温抵抗体：1000以上、熱電対：1000以上
- 総合誤差
- -
- 入力フィルター
- -
- データ形式
- [アプリケーション]任意指定：-32768～+32767の範囲でチャネルごとに任意に設定可能
- 入出力接続方式
- -
- 入力遅延時間
- -
- 出力形式
- -
- 出力遅延時間
- -
- デジタル分解能
- 電圧入力：65536階調(16ビット)、[測温抵抗体]Pt100：約10500階調(14ビット相当)・Pt1000：約8000階調(13ビット相当)・Ni100：約2400階調(12ビット相当)・Ni1000：約2400階調(12ビット相当)、[熱電対]Kタイプ：約15000階調(14ビット相当)・Jタイプ：約12000階調(14ビット相当)・Rタイプ：約17600階調(15ビット相当)・Sタイプ：約17600階調(15ビット相当)・Bタイプ：約18200階調(15ビット相当)・Eタイプ：約10000階調(14ビット相当)・Tタイプ：約6000階調(13ビット相当)・Nタイプ：約15000階調(14ビット相当)・Cタイプ：約23150階調(15ビット相当)
- 冷接点補償精度
- 熱電対：±4℃以下
- 入力レンジ
- 測温抵抗体：Pt100(-200～+850℃)・Pt1000(-200～+600℃)(3線式)・Ni100(-60～+180℃)・Ni1000(-60～+180℃)(3線式)、熱電対：Kタイプ(-200～+1300℃)・Jタイプ(-200～+1000℃)・Rタイプ(0～1760℃)・Sタイプ(0～1760℃)・Bタイプ(0～1820℃)・Eタイプ(-200～+800℃)・Tタイプ(-200～+400℃)・Nタイプ(-200～+1300℃)・Cタイプ(0～2315℃)、変更：WindLDRにて選択
- 電圧降下(V)
- -
- 耐電圧(V/min)
- -
- 入力検出電流
- 測温抵抗体：0.1mA以下、熱電対：0.1mA以下
- 突入電流
- -
- 変換時間(ms)
- -
- 電気的寿命(万回)
- -
