- 仕様
- ●出力の種類：電圧出力(0～10V、-10～+10V)・電流出力(0～20mA、4～20mA)●25°時の最大誤差：フルスケールの±0.2%●[1階調あたりの入力値]電圧入力：0～10V：2.44mV・-10～+10V：4.88mV、電流入力：0～20mA：4.88μA・4～20mA：3.91μA●単調性：あり●範囲外入力検出：検出可能●入力-電源回路間：トランス絶縁●入力-内部回路間：フォトカプラ絶縁●入力誤配線時の影響：非破壊●[最大許容定常過負荷(非破壊)]電圧入力：DC30V・電流入力：160mA●定格の精度を保つための校正：機能なし●出力更新間隔：1ms●出力の電圧降下：非破壊●出力リップル：最大20mV●オーバーシュート：0%●[1階調あたりの出力値]電圧：DC0～10V：2.44mV・DC-10～+10V：4.88mV、電流：0～20mA：4.88μA・4～20mA：3.91μA●出力誤配線時の影響：非破壊●出力種類の変更：WindLDRにて選択
- 質量(g)
- 約100
- 種類

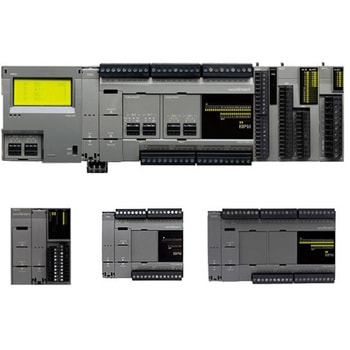

- アナログ入出力モジュール
- 消費電力(W)
- モジュール内部：0.37(DC24V換算)
- 定格電圧(V)
- -
- ケーブル長(m)
- -
- 目盛範囲
- -
- 再現性
- フルスケールの±0.4%(安定時間後)
- 入力方式
- 電圧入力(0～10V、-10～+10V)・電流入力(0～20mA、4～20mA)、シングルエンド[WindLDRにて選択]
- クランプ
- -
- 電源電圧(V)
- -
- 制御出力
- -
- 消費電流(mA)
- 外部供給電源：100(DC24V)、モジュール内部：最大55(DC5V)
- 制御仕様
- -
- 最大消費電力(W)
- -
- サンプリング
- 時間：1msまたは10ms(WindLDRにて選択)、間隔：サンプリング時間×有効入力チャンネル数
- 接触抵抗(mΩ)
- -
- 温度係数
- フルスケールの±0.01%/℃
- 変換方式
- ΣΔ型ADC
- 耐ノイズ
- ノイズイミュニティの推奨ケーブル：シールド付き2芯ケーブル、クロストーク：1LSB以下
- 漏れ電流(mA)
- -
- コネクタ
- 挿抜回数：100回
- 入出力点数
- 4点アナログ入力/2点アナログ出力
- 定格電流(mA)
- -
- 遅延時間
- DA変換時間+出力更新間隔+1スキャンタイム
- 動作
- [モード]自己スキャン
- 定格負荷
- -
- 過電流保護
- -
- 端子
- 着脱式 3.81mmピッチ、10極Push-in式コネクタ
- 負荷電流(A)
- -
- 機械的寿命
- -
- 入力電圧範囲(V)
- -
- 負荷方式
- 抵抗負荷
- 非直線性
- フルスケールの±0.2%
- 供給電源
- 外部：定格動作電圧DC24V、電圧変動範囲DC20.4～28.8V
- インピーダンス(Ω)
- 電圧入力：1000以上、電流入力：300以下
- 総合誤差
- フルスケールの±1%
- 入力フィルター
- ソフトフィルタ(0～50秒、0.05秒間隔で設定)(WindLDRにて選択)
- データ形式
- [アプリケーション]任意指定：-32768～+32767の範囲でチャネルごとに任意に設定可能
- 入出力接続方式
- -
- 入力遅延時間
- -
- 出力形式
- 電圧：DC0～10V・DC-10～+10V、電流：0～20mA・4～20mA
- 出力遅延時間
- -
- デジタル分解能
- 4096階調(12ビット)
- 冷接点補償精度
- -
- 入力レンジ
- 変更：WindLDRにて選択
- 電圧降下(V)
- -
- 耐電圧(V/min)
- -
- 入力検出電流
- -
- 突入電流
- -
- 変換時間(ms)
- DA：1ms
- 電気的寿命(万回)
- -
