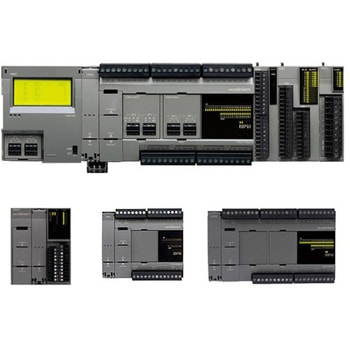

- 仕様
- ●チャネル間：非絶縁●内部回路：フォトカプラ絶縁●信号判定の方法：スタティック●入力誤接続の影響：シンク接続またはソース接続が可能、ただし、定格を超える電圧が印加された場合には、永久破壊の可能性あり●最小開閉負荷：1mA / DC5V(参考値)
- 質量(g)
- 約100
- 種類
- 8点入出力混合
- 消費電力(W)
- モジュール内部：0.8(全点オンDC24V換算)
- 定格電圧(V)
- 入力：DC12/24 シンク・ソース共用(V400未満の製品はDC24V)
- ケーブル長(m)
- 耐電磁環境性に対応したケーブル長3
- 目盛範囲
- -
- 再現性
- -
- 入力方式
- 4点DC入力シンク・ソース共有、電流入力：7mA/1点(DC24V時)・3.5mA/1点(DC12V時)
- クランプ
- -
- 電源電圧(V)
- -
- 制御出力
- -
- 消費電流(mA)
- [モジュール内部]全点オン：30(DC5V)・25(DC24V)、全点オフ：20(DC5V)・0(DC24V)
- 制御仕様
- -
- 最大消費電力(W)
- -
- サンプリング
- -
- 接触抵抗(mΩ)
- 30以下(初期)
- 温度係数
- -
- 変換方式
- -
- 耐ノイズ
- -
- 漏れ電流(mA)
- -
- コネクタ
- 挿抜回数：100回
- 入出力点数
- 出力：4点(4点/1コモン)、入力：4点(4点/1コモン)
- 定格電流(mA)
- -
- 遅延時間
- -
- 動作
- [レベル]オフ電圧：5V未満、オン電圧：10.2V以上(V400未満の製品は15V以上)、オフ電流：1.2mA未満、オン電流：2.8mA以上(V400未満の製品は4.2mA以上)
- 定格負荷
- -
- 過電流保護
- -
- 端子
- 着脱式 5.08mmピッチ11極Push-in式コネクタ
- 負荷電流(A)
- 1点：2以下、1コモン：7以下、抵抗負荷：AC240V2A、DC30V2A・誘導負荷：AC240V2A(cosΦ=0.4)、DC30V2A(L/R=7ms)
- 機械的寿命
- 2000万回以上(無負荷18000回/時)
- 入力電圧範囲(V)
- DC0～28.8
- 負荷方式
- -
- 非直線性
- -
- 供給電源
- -
- インピーダンス(Ω)
- 3400(入力)
- 総合誤差
- -
- 入力フィルター
- -
- データ形式
- -
- 入出力接続方式
- 入出力相互接続のための外部負荷不要
- 入力遅延時間
- オフ→オン：4.1ms、オン→オフ：4.1ms(DC24V)
- 出力形式
- 1a接点、4点リレー出力
- 出力遅延時間
- -
- デジタル分解能
- -
- 冷接点補償精度
- -
- 入力レンジ
- -
- 電圧降下(V)
- -
- 耐電圧(V/min)
- 出力端子-FG：AC2300、出力端子-内部回路：AC2300、出力端子間(COM間)：AC2300
- 入力検出電流
- -
- 突入電流
- -
- 変換時間(ms)
- -
- 電気的寿命(万回)
- 10以上(定格抵抗負荷 1800回/時)
