Igus(イグス)
薄型リニアガイド ドライリンN
NW-12-40
商品レビューを投稿する
6日以内出荷
返品不可
地域運賃
6日以内出荷とは
お気に入りに追加
この商品は
材質
など
24
種類から選べます
他の種類を見る
内容量
1個
材質
亜鉛ダイキャスト、イグリデュールJ
注文コード
65426070
品番
NW-12-40
参考基準価格(税別)
オープン
販売価格(税込)
¥2,638
販売価格(税別)
¥
2,398
バスケットに入れる

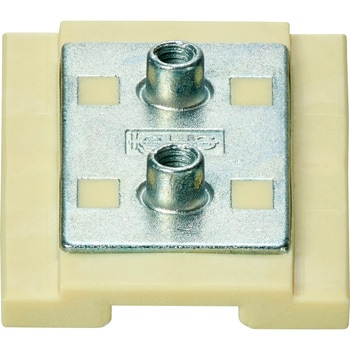

ドライリンN専用のリニアガイドキャリッジです。
ドライリンNは、スライド部が高機能ポリマー製の無給油で使用できる薄型のリニアガイドで、極省スペースでご利用できます。
悪環境下でも使用が可能です。
用途
一般機械、搬送機械、農業機械、医療機器、包装機械、建築部材、クリーンルーム、家具など
材質
亜鉛ダイキャスト、イグリデュールJ
全長(mm)
52
高さ(mm)
11
質量(g)
30
使用温度範囲(℃)
-40~+50
全幅(mm)
35
許容静荷重
700N
関連資料:
製品カタログ(0.22MB)
(0.16MB)
注意
・キャリッジ間距離を1とした時に駆動点からキャリッジまでの距離が2未満になるように設定する必要があります。2以上となりますと理論上、動かないor動きが安定しないという問題が発生する可能性が高いです。(2:1の法則)
詳しくは添付資料をご参照ください。
・2本のレールを平行設置する場合は、片側のキャリッジはフローティングタイプにする必要があります。
片側をフローティングタイプにすることで、平行誤差を吸収でき、スムーズな可動を実現します。
詳しくはイグスヘルプデスクまでお問い合わせください。
※個人宅(戸建住宅・集合住宅)様への配送は行っておりません。
地域運賃
地域
単位
配送費
沖縄地方
数量1以上のご注文
お送りできません
離島
数量1以上のご注文
お送りできません
