薄型リニアガイドドライリンN

商品レビューを投稿する

6日以内出荷返品不可地域運賃6日以内出荷とは

この商品は材質など24種類から選べます他の種類を見る

内容量: 1個
材質: 亜鉛ダイキャスト、イグリデュールJ
注文コード: 65426097
品番: NW-02-80

9月27日より価格改定を予定しております。新価格(税抜)は2,998円となります。

参考基準価格(税別)オープン販売価格(税込)￥2,088

販売価格(税別)

￥1,898

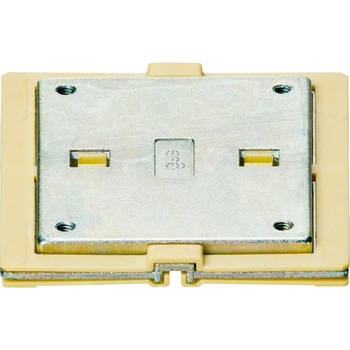

ドライリンN専用のリニアガイドキャリッジです。
ドライリンNは、スライド部が高機能ポリマー製の無給油で使用できる薄型のリニアガイドで、極省スペースでご利用できます。
悪環境下でも使用が可能です。

用途: 一般機械、搬送機械、農業機械、医療機器、包装機械、建築部材、クリーンルーム、家具など
材質: 亜鉛ダイキャスト、イグリデュールJ
全長(mm): 80
高さ(mm): 8
質量(g): 100
使用温度範囲(℃): -40～+90
全幅(mm): 72
許容静荷重: 1000N

関連資料：製品カタログ(0.21MB) (0.16MB)

注意

・キャリッジ間距離を1とした時に駆動点からキャリッジまでの距離が2未満になるように設定する必要があります。2以上となりますと理論上、動かないor動きが安定しないという問題が発生する可能性が高いです。(2:1の法則)
詳しくは添付資料をご参照ください。
・2本のレールを平行設置する場合は、片側のキャリッジはフローティングタイプにする必要があります。
片側をフローティングタイプにすることで、平行誤差を吸収でき、スムーズな可動を実現します。
詳しくはイグスヘルプデスクまでお問い合わせください。
