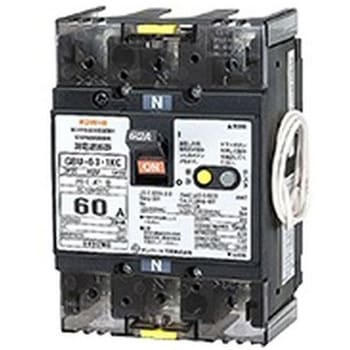

仕様分電盤協約形サイズ 過電圧検出リード線付適合【取付可能付属装置 ハンドルロック キャップ式(LC)】(別売)RC-KA、【取付可能付属装置 端子カバー 表面形(TMC)】付属(TMC-63KC)型式GBU-63・1KC質量(kg)0.45備考過電圧検出リード線 耐熱ビニール電線 白色0.5mm2 400mm種類漏電遮断器定格電流(A)60接続方式表面形名称単3中性線欠相保護付同梱部品取付用ねじ(M4×60)×2本、木ねじ(4×60)×2本、端子カバー×2枚、封印板×2枚接続可能電線(mm2)最大22定格インパルス耐電圧(kV)6(Uimp)定格遮断容量(kA)【JIS C 8201-2-2(Icu/Ics) AC100/200V】5/2、【JIS C 8222 Ann2(Icn) AC100/200V】5付属装置(AL)警報スイッチ定格感度電流(mA)30漏電表示方式有(漏電表示は過電圧で遮断したときも表示します)過電流引きはずし方式熱動電磁逆接続不可端子線押え方式(圧着端子使用可能) M6極数・素子数3P2E適合圧着端子【呼び断面積14mm2 許容電流(600V IV電線)88A 電線抱合範囲10.52~16.78mm2】14-6、【呼び断面積22mm2 許容電流(600V IV電線)115A 電線抱合範囲16.78~26.66mm2】22-6S外寸法・高さ(mm)60、79(ハンドル部までの高さ)フレーム(AF)60定格使用電圧(AC V)100/200外形寸法縦(mm)98、112(端子カバー付寸法)適合JIS規格JIS C 8201-2-2 Ann2 JIS C 8222Ann2動作時間(s)最大0.1外形寸法横(mm)75
