- 型式

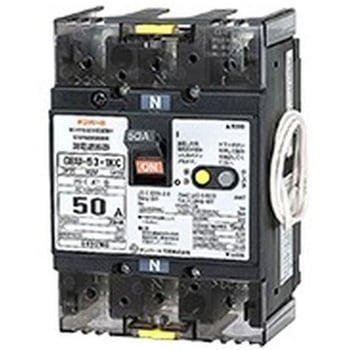

- GBUL-53・1KC(時延形)
- 備考
- 過電圧検出リード線 耐熱ビニール電線 白色0.5mm2 400mm
- 定格電流(A)
- 50
- 接続方式
- 表面形
- 同梱部品
- 取付用ねじ(M4×60)×2本、木ねじ(4×60)×2本、端子カバー×2枚、封印板×2枚
- 仕様
- 分電盤協約形サイズ 過電圧検出リード線付
- 適合
- 【取付可能付属装置 ハンドルロック キャップ式(LC)】(別売)RC-KA、【取付可能付属装置 端子カバー 表面形(TMC)】付属(TMC-63KC)
- 質量(kg)
- 0.45
- 種類
- 漏電遮断器
- 名称
- 単3中性線欠相保護付
- 接続可能電線(mm2)
- 最大22
- 定格インパルス耐電圧(kV)
- 6(Uimp)
- 定格遮断容量(kA)
- 【JIS C 8201-2-2(Icu/Ics) AC100/200V】5/2、【JIS C 8222 Ann2(Icn) AC100/200V】5
- 定格感度電流(mA)
- 100
- 漏電表示方式
- 有(漏電表示は過電圧で遮断したときも表示します)
- 過電流引きはずし方式
- 熱動電磁
- 逆接続
- 不可
- 端子
- 線押え方式(圧着端子使用可能) M5
- 極数・素子数
- 3P2E
- 慣性不動作時間(s)
- 0.15
- 外寸法・高さ(mm)
- 60、79(ハンドル部までの高さ)
- フレーム(AF)
- 50
- 定格使用電圧(AC V)
- 100/200
- 外形寸法縦(mm)
- 98、112(端子カバー付寸法)
- 適合JIS規格
- JIS C 8201-2-2 Ann2 JIS C 8222Ann2
- 動作時間(s)
- 最大0.45
- 外形寸法横(mm)
- 75
