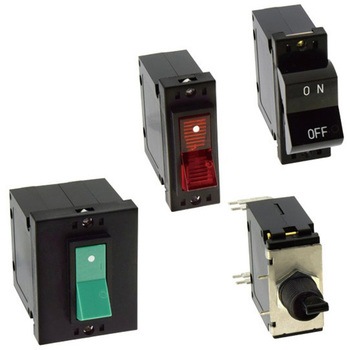

NRLシリーズサーキットプロテクタ

商品レビューを投稿する

25日以内出荷返品不可25日以内出荷とは

この商品は定格電流・極数・形式など29種類から選べます他の種類を見る

内容量: 1個
定格電流(A): 7.5
極数: 2極
形式: NRLY
注文コード: 80768741
品番: NRLY2100F-7.5ABA-5

参考基準価格(税別)￥7,880販売価格(税込)￥8,578

販売価格(税別)

￥7,798

本体の大きさは、36.6H×16.8W×42Dmmの小形。
2極形もワンレバー(ワンロッカー)タイプ。
片方の極がトリップした場合、両極が同時に遮断します。
低速、中速、高速特性完備。
豊富な定格電流と内部回路。
補助接点付、イナーシャディレー付有り。
開閉寿命は20000回以上。
流体電磁引外し方式。
トリップフリー構造。
衝撃や振動に強い耐振設計。
本製品はSupplementary Protectorとなります。

極数: 2極
端子形状: タブ250形端子(主端子)、タブ110形端子(表示灯)
定格電流(A): 7.5
動作特性: 【引外し】BA / 中速(AC用)
内部回路: シリーズトリップ(電流引外し形)
仕様: 【イナーシャディレー】あり
その他: 【過電流時間】100%：NO TRIP、【過電流時間】135%：0.3-7秒、【過電流時間】150%：0.2-5秒、【過電流時間】200%：0.1-2秒、【過電流時間】400%：0.03-0.5秒、【過電流時間】600%：0.01-0.3秒、【過電流時間】800%：0.007-0.15秒
種別: 【表示灯】LED
形式: NRLY
定格電圧: AC250V 50/60Hz、DC50V、【表示灯】AC/DC24V
耐電圧: 充電部とアース間、異極端子間、同極端子間(開路にて)、主回路と補助接点間 AC2000V・1分間
抵抗(Ω): 【(端子間)DC】0.016
保存温度(℃): -40～+85(ただし、氷結しないこと)
絶縁抵抗(MΩ): 100～(DC500Vメガにて)
使用周囲温度(℃): -40～+60(ただし、氷結しないこと)
最小適合負荷: AC/DC24V・100mA(参考値)
基準周囲温度(℃): 25
操作方法: ロッカー式(スナップオン取付け)
付属装置: なし
定格遮断容量(A): AC250V 50/60Hz 750A PC1(UL定格_1000A)、DC50V・500A PC1
耐衝撃(m/s²): 500(耐久、誤動作)条件:定格電流通電時、ただし補助接点は360
耐振動: 100m/s2(10～55Hz)条件_定格電流通電時
機械的寿命: 20000回以上(6回/分)
インピーダンス(Ω): 【(端子間)AC】0.017
電気的寿命: 10000回以上(6回/分)
使用周囲湿度(%RH): 45～85(結露しないこと)
保存湿度(%RH): 45～85(ただし、結露しないこと)
