仕様ミニライトグレー

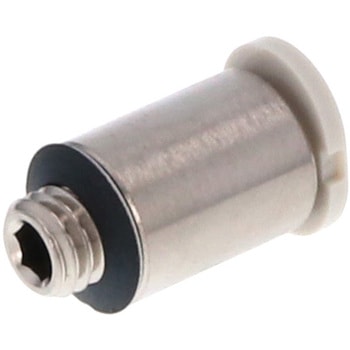

形状六角穴付ストレート
使用流体空気
接続ねじ種類M
チューブ外径(Φmm)4
材質開放リング/POM、樹脂本体/PBT
材質(金属フード)/処理黄銅(無電解ニッケルメッキ)
最高使用圧力(MPa)1
使用温度範囲(℃)0〜60(凍結なきこと)
使用真空圧力(kPa)-100
タイプミニタイプ
色開放リング/樹脂本体：ライトグレー
包装形態通常包装
有効断面積(mm2)5.1
開放リング寸法(mm)9.8X7.8
質量(g)3
寸法A(mm)3
寸法B(mm)15.6
用途ねじとチューブの接続
寸法L(mm)12.6
接続ねじM5X0.8
寸法C(mm)10.9
寸法P(Φmm)8
対辺H(mm)2.5
