高接触圧・両面接触コンタクト・シェル方式ハウジング・広範囲のパネルに適用・アームロック機構
適合端子SYM-001T-P0.6、BYM-001T-P0.6
仕様RoHS対応品
種別リセプタクルハウジング(ピンコンタクト用)
材質ナイロン6・UL94V-0
使用温度範囲(℃)-25～+85(通電時の温度上昇値を含む)
規格Recognised E 60389Certified LR 20812R50120150
定格電圧(V)MAX250 AC・DC
耐電圧AC 1500V・1分間
定格電流(A)MAX3 AC・DC
電線抱合範囲AWG(#)28～22
絶縁抵抗(MΩ)500以上
接触抵抗(mΩ)初期：10以下環境試験後：20以下
電線抱合範囲(mm2)0.08～0.33
適合パネル厚さ(mm)0.5～2.0
小型設計・信頼性の高いコンタクト・ボックス型ベース付ポスト・基板への取付が確実・表面実装(SMT)タイプ
仕様RoHS対応品
適合ベース付ポスト：B※B-PH-K-S(LF)(SN)、S※B-PH-K-S(LF)(SN)コンタクト：BPH-002T-P0.5S、SPH-002T-0.5S、SPH-002T-P0.5L、SPH-004T-P0.5S
色ナチュラル(白)
使用温度範囲(℃)-25～+85(通電時の温度上昇値を含む)
規格Recognised E 60389Certified LR 20812R75087
定格電圧(V)100 AC・DC
耐電圧AC 800V・1分間
定格電流(A)2 AC・DC(AWG#24使用時)
電線抱合範囲AWG(#)32～24
絶縁抵抗(MΩ)1000以上
接触抵抗(mΩ)初期：10以下環境試験後：20以下
適合プリント基板厚さ(mm)0.8～1.6
こんなお得な商品も！
基板用コネクタ 2mmピッチ
モノタロウ
￥289
税込￥318
小型設計・信頼性の高いコンタクト・ボックス型ベース付ポスト・基板への取付が確実・表面実装(SMT)タイプ
材質りん青銅
使用温度範囲(℃)-25～+85(通電時の温度上昇値を含む)
規格Recognised E 60389Certified LR 20812R75087
定格電圧(V)100 AC・DC
耐電圧AC 800V・1分間
定格電流(A)2 AC・DC(AWG#24使用時)
表面処理すずめっき(リフロー処理)
絶縁抵抗(MΩ)1000以上
接触抵抗(mΩ)初期：10以下環境試験後：20以下
適合プリント基板厚さ(mm)0.8～1.6
仕様RoHS対応品
1袋(10個)
￥149
税込￥164
6日以内出荷
エコ商品
仕様2.5 mm SCNボードインコンタクトについては、代表品番 ； 752-1882 752-1882 を参照してください。. 2.5 mmボードインSCNコネクタハウジング. この圧着スタイル垂直ボードイン2.5 mmピッチSCNコネクタのハウジング設計では、基板にコンタクトを簡単に挿入し、コンタクトを安全にロックできるため、高密度用途に最適です。
長さ(mm)6.5
幅(mm)3.9
ピッチ(mm)2.5
極数2
シリーズSCN
材質(ハウジング)ポリアミド
行数1
RoHS指令(10物質対応)対応
併用可能製品ボードインコネクタ、圧着コネクタ
実装タイプケーブルマウント
接続方向ストレート
1袋(10個)
￥149
税込￥164
7日以内出荷
仕様2.0 mmボードイン - JST SJNコネクタハウジング. SJNシリーズは、UL 94V-0等級で自然色(白)のボードインサイドエントリハウジングです。 SJNコンタクト及び配線済みのケーブルアセンブリについては、品番 ； 820-1208 820-1208 を参照してください。
長さ(mm)4.4
幅(mm)2.8
ピッチ(mm)2
極数2
シリーズSJN
材質(ハウジング)ポリアミド
行数1
RoHS指令(10物質対応)対応
オス・メスオス
併用可能製品SJNシリーズ圧着型コネクタ
実装タイプPCBマウント
接続方向サイドエントリ
1袋(10個)
￥259
税込￥285
7日以内出荷
くり返し応力(挿抜寿命)に対し、永久変形を生じ難く、寿命特性が抜群です。高接触圧、低接触圧のいずれも高信頼性を発揮します。相手ポストの板厚に対する許容度が大きく、こじりに対して変形しにくくなっています。
定格電圧(V)250 AC・DC
耐電圧AC 1500V・1分間
定格電流(A)3 AC・DC(AWG#22使用時)
電線抱合範囲AWG(#)30～22
適合プリント基板厚さ(mm)1.6
材質ナイロン6
色ナチュラル(白)
使用温度範囲(℃)-25～+85(通電時の温度上昇値を含む)
規格Recognised E 60389Certified LR 20812、R75086
絶縁抵抗(MΩ)500以上
接触抵抗(mΩ)初期：15以下、環境試験後：20以下
材質(タブコンタクト・補強金具)銅合金/ニッケル下地付部分金めっき、(ハウジング)ガラス入りPBT・UL94V-0、黒
RoHS指令(10物質対応)対応
定格電圧(V)250 AC・DC
定格電流(A)3 AC・DC(AWG#22使用時)
仕様クリンチなし、RoHS対応品
材質黄銅・66ナイロン
色ナチュラル
規格Recognised E 60389、Certified LR 20812、R75086
耐電圧AC 1500V・1分間
表面処理銅下地付すずめっき(リフロー処理)
絶縁抵抗(MΩ)500以上
接触抵抗(mΩ)初期：15以下、環境試験後：20以下
RoHS指令(10物質対応)対応
スカッタブル実装が可能
ボックス型リーフコンタクト使用
小形大容量コネクタ
誤挿入防止、確実なロック機構
材質(ポスト)黄銅・銅下地すずめっき<リフロー処理>、(ベース)ナイロン66、UL94V-0
色ナチュラル(白)
ピッチ(mm)5
定格電圧(V)250
定格電流(A)10(AWG#16使用時)
材質黄銅・銅下地付すずメッキ(リフロー処理)、ベース:ナイロン66(UL94V-0)
形状トップ型
定格電流(V)3A
適合電線範囲 AWG(#)28～22
シリーズXH
適合電線(mm2)Min0.05
RoHS指令(10物質対応)対応
適合電線範囲 AWG(#)Min30、Max26
結線方法圧着
オス・メスメス
併用可能製品XHコネクタ
最大接触抵抗(mΩ)20
最大動作温度(℃)85
最小動作温度(℃)-25
1袋(100個)
￥689
税込￥758
当日出荷
材質ポスト：黄銅ベース：ナイロン66
形状トップ型
色ナチュラル
ピッチ(mm)7.92
極数2
定格電圧(V)250
定格電流(A)7(AWG#18使用時)
表面処理ポスト：銅下地付すずめっき(リフロー処理)
1袋(10個)
￥169
税込￥186
当日出荷
小型、低背省スペース設計
ハウジングランス方式
安定した接触構造
コジリに強い嵌合構造
圧接ZRコネクタと嵌合可能
材質りん青銅
使用温度範囲(℃)-25～+85(通電時の温度上昇値を含む)
定格電圧(V)50 AC・DC
耐電圧AC500V・1分間
定格電流(A)1.0 AC・DC(AWG#26使用時)
表面処理すずめっき(リフロー処理)
電線抱合範囲AWG(#)28～26
絶縁抵抗(MΩ)500以上
接触抵抗(mΩ)初期/20以下、環境試験後/30以下
電線抱合範囲(mm2)0.08～0.13
電線被覆外径(mm)0.8～1.1
RoHS指令(10物質対応)対応
1巻(13000個)
￥22,980
税込￥25,278
64日以内出荷
電子機器内の信号回路から、電源回路、出力回路まで広範囲な接続を可能にしました。
用途機器内配線用、電線対基板接続用の3.96mmピッチ
材質黄銅・銅下地付すずメッキ(リフロー処理)、ベース：ナイロン66(UL94V-0)
形状トップ型
定格電流(A)7
定格電圧(V)250
使用温度範囲(℃)-25～85(温度上昇値を含む)
絶縁抵抗(MΩ)1000以上
耐電圧(V/min)AC1500
適合電線範囲 AWG(#)22～18
RoHS指令(10物質対応)対応
仕様2.0 mmボードイン - JST SJNコネクタハウジング. SJNシリーズは、UL 94V-0等級で自然色(白)のボードインサイドエントリハウジングです。 SJNコンタクト及び配線済みのケーブルアセンブリについては、品番 ； 820-1208 820-1208 を参照してください。
長さ(mm)16.4
幅(mm)2.8
ピッチ(mm)2
極数8
シリーズSJN
材質(ハウジング)ポリアミド
行数1
RoHS指令(10物質対応)対応
オス・メスオス
併用可能製品SJNシリーズ圧着型コネクタ
実装タイプPCBマウント
接続方向サイドエントリ
1袋(10個)
￥229
税込￥252
7日以内出荷
適合コンタクト：SPH-002T-P0.5L、SPH-002T-P0.5S、SPH-004T-P0.5S、BPH-002T-P0.5S
対応コネクタPHコネクタSANコネクタ
1本
￥4,798
税込￥5,278
当日出荷
仕様JST VLシリーズシュラウド基板接続用ヘッダ. 大電流・高電圧に対応したJST社製のシュラウド型基板接続用ヘッダです。6.2 mm ピッチの VL シリーズヘッダは、 PA 66 UL94V-0 規格のボディハウジングを備え、高出力電線対基板接続に適しています。ハウジング間ロック機構を組み込み、誤切断を防止します。VLシリーズプラグハウジングのかん合については、RS品番 ； 476-6552 476-6552 を参照してください。. 特長. 定格電圧： 600 V ac/dc 定格電流： 20 A 初期接触抵抗：最大 7 m Ω UL認定: E60389 CSA認定: LR20812 TUV 認定： R9351103
ピッチ(mm)6.2
極数2
シリーズVL
定格電流(A)20
行数1
材質(コンタクト)銅合金
RoHS指令(10物質対応)対応
定格電圧(kV)600 → 0
結線方法はんだ
シュラウド/アンシュラウドシュラウド
コネクタシステム電線対基板
接続方向ストレート
1袋(5個)
￥469
税込￥516
5日以内出荷
試作、保守用としてごく少量のコンタクトを結線するとき便利な手動式工具です。
心線圧着用と被覆圧着用の2枚の歯で構成されており、手軽な圧着ができます。
全長(mm)224
仕様バラ端子用
適合バラ状コンタクト：BPH-002T-P0.5S
トラスコ品番413-9071
寸法(幅W×長さL)(mm)59×224
適合電線UL1007 #30(#28)UL1007 #26(#24)
仕様コンタクト数 = 2行数 = 1ピッチ = 7mmジェンダー = オス取り付けタイプ = ケーブルマウントシリーズ = MWP併用 = 取り外し可能な圧着電線対電線コネクタボディ向き = ストレート長さ = 18.7mm幅 = 13.9mmハウジング材質 = PBT
RoHS指令(10物質対応)対応
1袋(10個)
￥2,598
税込￥2,858
当日出荷

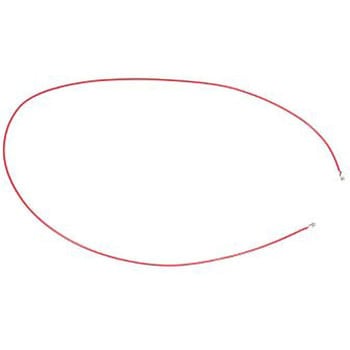

仕様日本圧着端子製造 ZHシリーズ端子とケーブルアセンブリ. ZHシリーズワイヤ対基板圧着コネクタハウジングに使用する端子とケーブルアセンブリです。この圧着レセプタクルコンタクトは、スズめっきが施されたりん青銅製で、28～26 AWG (xZH-002T-P0.5)と32～28 AWG (xZH-003T-P0.5)のワイヤサイズ範囲に対応します。 品番 ； 820-1630 820-1630 と ； 820-1649 820-1649 は、ZHシリーズ圧着ケーブルアセンブリで、両端が32～28 AWG圧着レセプタクルコンタクトで終端されています。品番 ； 820-1630 820-1630 は、ケーブル長が150 mmで、品番 ； 820-1649 820-1649 は、ケーブル長が300 mmとなっています。
シリーズZH， ZM
適合電線(mm2)Min0.03、Max0.08
材質(コンタクト)リン青銅
RoHS指令(10物質対応)対応
適合電線範囲 AWG(#)Min32
オス・メスメス
併用可能製品ZH / ZMコネクタハウジング
最大接触抵抗(mΩ)30
最大動作温度(℃)85
最小動作温度(℃)-25
1セット(50個)
￥159
税込￥175
当日出荷
仕様●ピン数：2極●メス/オス：オス●列数：1列●ピンピッチ：3.96mm●向き：ストレート●プロファイル(標準/低背)：標準●シリーズ名：VH●正式型番：-●ピン数：2極
アズワン品番68-2055-67
1個
￥69
税込￥76
5日以内出荷
仕様RoHS対応品
適合ハウジング：VHR-※N、VHR-※Mコンタクト：BVH-21T-P1.1、SVH-21T-P1.1、SVH-41T-P1.1
色ナチュラル(白)
定格電圧(V)250 AC・DC
定格電流(A)10 AC・DC(AWG#16使用時)
表面処理銅下地付すずめっき(リフロー処理)
適合プリント基板厚さ(mm)1.6
1袋(10個)
￥929
税込￥1,022
6日以内出荷
1袋(10個)
￥999
税込￥1,099
6日以内出荷
ピッチ(mm)5
極数4
シリーズXL
定格電圧(V)150
定格電流(A)10
表面処理コンタクト：銅、錫
行数2
RoHS指令(10物質対応)10物質対応
結線方法はんだ
シュラウド/アンシュラウドシュラウド
コネクタシステム電線対基板
接続方向トップエントリー
1箱(20個)
￥1,460
税込￥1,606
翌々日出荷
ダブルロータイプで、高密度実装化の要求に十分応えるコンパクトなコネクタです。
材質りん青銅、すずめっき(リフロー処理)
ピッチ(mm)2
定格電圧(V)250
定格電流(A)3(AWG#22使用時)
RoHS指令(10物質対応)対応
大電流20A(1極/2極:3.5mm2電線使用時)に対応した、インナーロック・パネルコネクタです。
形状オス
材質りん青銅、すずめっき(リフロー処理)
ピッチ(mm)6.2
定格電圧(V)600(MAX)
定格電流(A)20(MAX)
材質りん青銅
形状メス。バラ状
定格電圧(V)600
定格電流(A)250
表面処理すずめっき(リフロー処理)
仕様コネクタ A = 圧着コネクタコネクタ B = 圧着コネクタGHシリーズ1.25 mm電線対基板用コンタクト. JST 1.25 mmピッチGH電線対基板コネクタ製品シリーズは、低挿入力のため、PDP、LCD、又はすべての小型電子装置に最適です。 電線対基板GH製品シリーズの設計には、コンタクトをはじめとするコネクタ部品に安全ロック機構が組み込まれています。 GHシリーズ電線対基板用コネクタのコンタクトは、ハウジングに正確に挿入されるとカチッという感触になる設計になっています。 < 820-1393') 820-1393/は、両側にSSHL-002T-P0.2コンタクトを備えた150 mmのロングケーブルアセンブリです。 < 820-1403') 820-1403/は、両側にSSHL-002T-P0.2コンタクトを備えた300 mmのロングケーブルアセンブリです。 1.25 mm GHシリーズハウジングについては、代表品番< 752-1734') 752-1734/を参照してください。
RoHS指令(10物質対応)対応
1袋(10個)
￥1,398
税込￥1,538
当日出荷
定格電圧(V)250
