Harwin M22520/2-01精密手動圧着工具とロケータ. 切削D-Subオス/メス内部同軸コンタクトと信号端子を圧着するために使用する高品質な手持ち圧着工具です。圧着サイクルを制御する精密なラチェットにより、圧着動作が完了するまで工具は開きません。この機能により、正確で安定した高品質の圧着を実現し、不完全な圧着を防ぎます。 この工具の8段階セレクタノブで正しい圧着設定を選択でき、ポジショナガイドでポジショナを所定の位置にしっかりとロックします。 特長 : MIL-DTIL-22520/2-01 に準拠した圧着を実現 20-32 AWGの幅広いワイヤサイズに対応 圧着深さ調整用8段階セレクターノブ 完全な圧着サイクルを実現するラチェット機構 必要なメンテナンスは最小限 ポジショナ ポジショナはこの工具に付属していません。別途購入する必要があります(RS品番 ； 909-4489 909-4489 )。 対応するコンタクト Datamate L-Tek シリーズ：オス / メス信号端子 Datamate J-Tek シリーズ：メス信号端子 Datamate Mix-Tek シリーズ：メス信号端子 主な用途： メンテナンスと修理 電気設備 コンピュータインターフェース ケーブルアセンブリ よくある質問： 使い方は簡単ですか 使い方は非常に簡単です。用途に応じてオス又はメスピンを選択し、ワイヤをピンに挿入して圧着工具を開き、インデント圧着工具の穴に差し込み、圧着が完了するまでハンドルを絞ります。 製品はどのようにメンテナンスしますか 可動部は定期的に注油する必要があります。 工具が汚れやすい環境にある場合は、少なくとも 10，000 回ごとに潤滑剤を供給することをお勧めします。 高品質な圧着の重要性 端子に圧着工具を使用する場合、2つの圧着が同時に行われます。1つは導体と端子の間の電気的接続です。もう1つは、振動と張力に対するストレインリリーフとなる絶縁圧着です。電気的接続は、ワイヤと端子の間に空隙がない、気密接続にすることが重要です。隙間があると、腐食によって抵抗や過剰な熱が生じ、電気的接続を損なうおそれがあります。良質の圧着工具を使用することにより、完全な気密性の圧着を実現でき、将来における電気接続と絶縁の劣化を防止することができます。

シュラウド付きソケットとピンヘッダ. M50-300/310/311/315/320シリーズのソケットヘッダは、M50-350/360/390シリーズのシュラウドなしヘッダ(代表品番681-1184)とかん合します。 ； M52-500/505/510/515 シリーズのソケットヘッダは、M52-xxxxxP/S/V/Wxxxx シリーズのシュラウドなしヘッダ(代表品番 6813001)とかん合します。 ； - - M50-430シリーズのソケットヘッダは、M50-490シリーズのピンヘッダーとかん合します。

Harwin Archer M50シリーズ1.27 mmジャンパソケット. Archer M50シリーズ1.27 mmジャンパソケット又はシャントは、300種類までの多目的の動作で高い信頼性を発揮する上部閉塞デザインを採用しています。 このArcher M50シリーズジャンパソケットは手動で装着可能で、DIPスイッチの代にわるオンボード設定手段となります。 このM50 1.27 mmジャンパのハウジングは、UL94V-0黒色ナイロン製です。また、エンドスタック可能で、基板からの高さが3 mmとなっています。

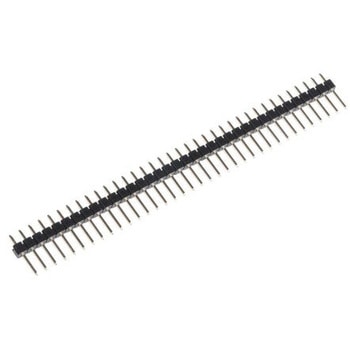

Harwin M22 2.00 mm基板ピンヘッダコネクタ. M22シリーズ基板スルーホール及びSMT取り付けヘッダコネクタは2.00 mmピッチです。 これらのM22 2.00 mm基板ヘッダは、2列及び1列、垂直及びライトアングル構成の製品が用意されており、さまざまな用途で使える汎用ソリューションとなっています。 M22シリーズ分離型基板ヘッダの対応ピン長は3.5 mm 基板スルーホールとSMTヘッダのどちらのハウジングも高温熱可塑樹脂製で、同レベルのリフローはんだ付けに耐えます。 ハウジングにはキャステレーションがあるため、必要に応じて切断可能です。切断時には十分注意してください。 これらのM22 2.00 mm基板ヘッダコネクタは、M22シリーズの基板ソケット、ソケットハウジング、及びジャンパとかん合します。. 特長と利点:. 柔軟な設計に対応する複数の構成オプションと対応ピン長 リフローはんだ付けプロセスに耐える高温熱可塑樹脂ハウジング 必要に応じて小さく切断可能. 用途. これらのM22 2.00 mm基板ヘッダは、幅広い用途に使用でき、組み込みPC、マザーボード、及び電子システムでは、標準的なコネクタとしての地位を確立しています。 主な用途には、家庭用電化製品、通信、駆動及び制御、産業監視、パーソナルコンピューティングなどが挙げられます。

Harwin Archer M50シリーズ1.27 mm基板ヘッダコネクタ. Archer M50シリーズの業界標準1.27 mm電線対基板ヘッダコネクタです。ケーブルソケット及びジャンパソケットと併用します。 このArcher M50は、設計に対する柔軟性に優れています。必要なサイズに切断可能で、縦向き、横向き、基板スルーホールやSMT実装など、さまざまな構成で利用できます。 このArcherシリーズIDCリボンケーブルコネクタは、そのコンパクトなデザインにより、基板上のスペースを節約してさまざまな電子機器の用途に使用することができます。 このArcher IDCケーブルソケットの主な用途には、ナビゲーションシステム、ソナーディスプレイ、産業用 / 車載用制御装置及びテスト機器、データ通信や電気通信などの通信機器、X線装置をはじめとする医療診断機器や監視機器などがあります。

Harwin M22 2.00 mm基板ピンヘッダコネクタ. M22シリーズ基板スルーホール及びSMT取り付けヘッダコネクタは2.00 mmピッチです。 これらのM22 2.00 mm基板ヘッダは、2列及び1列、垂直及びライトアングル構成の製品が用意されており、さまざまな用途で使える汎用ソリューションとなっています。 M22シリーズ分離型基板ヘッダの対応ピン長は3.5 mm 基板スルーホールとSMTヘッダのどちらのハウジングも高温熱可塑樹脂製で、同レベルのリフローはんだ付けに耐えます。 ハウジングにはキャステレーションがあるため、必要に応じて切断可能です。切断時には十分注意してください。 これらのM22 2.00 mm基板ヘッダコネクタは、M22シリーズの基板ソケット、ソケットハウジング、及びジャンパとかん合します。. 特長と利点:. 柔軟な設計に対応する複数の構成オプションと対応ピン長 リフローはんだ付けプロセスに耐える高温熱可塑樹脂ハウジング 必要に応じて小さく切断可能. 用途. これらのM22 2.00 mm基板ヘッダは、幅広い用途に使用でき、組み込みPC、マザーボード、及び電子システムでは、標準的なコネクタとしての地位を確立しています。 主な用途には、家庭用電化製品、通信、駆動及び制御、産業監視、パーソナルコンピューティングなどが挙げられます。

コネクタ. M20-118コンタクトと使用するための圧着ハウジング(代表品番681-2878)

コネクタ. M20-118コンタクトと使用するための圧着ハウジング(代表品番681-2878)
