「s8v」の検索結果

キット名 = Plug-In Hardware Module。テクノロジー = マイクロコントローラ。STEVAL-ILM001V1 は、 STM8S-DISCOVERY キット及び SW DALI ライブラリ用のプラグインモジュールで、完全に機能する DALI スレーブアプリケーションを作成します。STM8S-DISCOVERY + STEVAL-ILM001V1 は DALI スレーブデバイスとして機能し、任意の DALI ネットワークに接続して制御できます。STM8S-DISCOVERY キットの LD1 は、光源として使用されています。DALI 規格で定義されている輝度、フェードイン / アウト時間などを DALI で制御して、通常のランプ動作をシミュレートすることができます。 DALI ( Digital Addressable Lighting Interface )規格は、インテリジェント照明用途で広く使用されている通信プロトコルです。この製品の用途は、当初設計された蛍光管ランプの調光可能バラストに限らず、将来の LED 用途にも適しています。 ユーザーは、 DALI 規格とその詳細に精通していることが求められます。

併用可能製品 = デジタルコア HDD アプリケーションの低電圧、 LCD アプリケーションの高電圧の給電。キットの分類 = 評価ボード。対象機器 = ST1S10。キット名 = Demonstration Board。STEVAL-ISA044V5 は、 Power SO-8 ePad パッケージに組み込まれた ST1S10 デバイスをベースにしたデモボードです。ST1S10 は、インヒビット機能を備えたステップダウン DC-DC コンバータで、 LCD 用途の高電圧及びデジタルコア HDD 用途の低電圧への電力供給に最適化されています。高消費電力が問題になると、高電流リニアソリューションに取って代わります。2.5 → 18.0 V の入力電圧範囲で最大 3 A を供給し、同期整流により外部ショットキーダイオードは不要です。高い内部スイッチング周波数( 900 kHz )により、小型の表面実装部品や、出力電圧値を設定するための抵抗分圧器を使用することができます。インダクタと 3 個のコンデンサのみが必要です。電流モード PWM アーキテクチャを採用し、低 ESR SMD セラミックコンデンサで安定動作することにより、出力リプルが低く抑えられます。軽負荷時の電力変換効率を最大化するために、レギュレータはバーストモードで自動的に動作します。

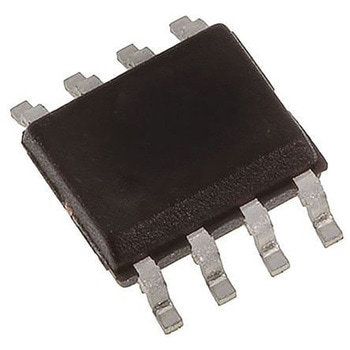

コンパレータタイプ = ローパワー。実装タイプ = 表面実装。パッケージタイプ = SOIC。電源タイプ = ±2電源， 単一電源。出力タイプ = CMOS、プッシュプル。回路数 = 2。標準応答時間 = 2μs。ピン数 = 8。標準シングル供給電圧 = 2.7 → 16 V。寸法 = 5 x 4 x 1.65mm。長さ = 5mm。幅 = 4mm。高さ = 1.65mm。標準CMRR = 82dB。動作温度 Max = +125 ℃V。コンパレータ、ST Microelectronics. 高速コンパレータ(応答時間が速い) 低消費電力コンパレータ(低動作電流: 210 nA) 耐熱性認定デバイス 車載用グレードのコンパレータは、AEC-Q100及びAEC-Q101の認定を取得

ファミリー名 = STM8S。パッケージタイプ = TSSOP。実装タイプ = 表面実装。ピン数 = 20。デバイスコア = STM8。データバス幅 = 8bit。プログラムメモリサイズ = 8 kB。最大周波数 = 16MHz。RAMサイズ = 1 kB。USBチャンネル = 0。PWMユニット数 = 1 x 16 bit。SPIチャンネル数 = 1。標準動作供給電圧 = 6.5 V。幅 = 4.5mm。STMicroelectronics STM32F07 シリーズ マイクロコントローラ. 汎用 8 ビットフラッシュマイクロコントローラ STM8S シリーズは STM8 の Advanced Core バージョンで、 3 段階のパイプラインが備わっています。STM8S は、 24 MHz のクロックレートで最大 20 MIPS を提供します。

併用可能製品 = 食品加工機、掃除機や電動工具に特に重点を置く家電市場。キットの分類 = 評価ボード。対象機器 = STM8S103F2， T1235T。キット名 = Universal Motor Control Evaluation Board。STEVAL-IHM029V2は、家電市場向けに設計された評価ボードで、特に掃除機、フードプロセッサ、電動工具を対象としています。このシステムは、 16 MHz (ユーザートリミング可能内部 RC クロック)で動作する 20 ピン、 8 ビット STM8S103F2 マイクロコントローラを搭載しており、 4 KB フラッシュメモリ、 10 ビット A/D コンバータ、 8/16 ビットタイマ、通信インターフェース、及び 640 バイトの E2PROM を備えています。電源回路は、アバランシェ耐圧800 Vの電源セクションを備えたオフラインコンバータ、VIPer16Lを装備しており、60 kHzで動作します。STEVAL-IHM029V2 は、特に最大 900 W の電力を供給する掃除機の用途を対象にしています。モータ制御は位相角に基づいています。 突入電流と見込まれるピーク電流を制限するため、ソフトスタートルーチン及びスムーズ電力変換機能を装備しています。STEVAL-IHM029V2 は、スタンバイモードで 300 mW 未満の総消費電力になっています。
